Máy biến áp gắn trên cột 37,5KVA có thể cải thiện khả năng phân phối điện đáng tin cậy như thế nào

Quảng Đôngcung cấpMáy biến áp gắn cực 37,5KVAcho các hệ thống phân phối trên cao phục vụ tải dân dụng, nông nghiệp, thương mại và công nghiệp nhẹ. Được thiết kế để triển khai thực tế ngoài trời, máy biến áp này kết hợp lắp đặt gắn trên cột nhỏ gọn, cuộn dây đồng, cách điện bằng dầu, sản xuất có kiểm soát và thử nghiệm tại nhà máy để hỗ trợ phân phối điện ổn định từ trung áp đến hạ áp.

Máy biến áp gắn cột 37,5KVA là máy biến áp phân phối được thiết kế để giảm điện áp trung thế từ đường dây trên không xuống mức điện áp thấp hơn phù hợp cho người dùng cuối. Công suất định mức 37,5KVA của nó làm cho nó phù hợp với tải điện tương đối vừa phải, nơi ưu tiên lắp đặt máy biến áp nhỏ gọn, trên cao. Bài viết này giải thích cách thức hoạt động của máy biến áp, nơi nó được sử dụng, những yếu tố kỹ thuật nào ảnh hưởng đến hiệu suất, cách sản xuất và thử nghiệm cũng như lý do việc lắp đặt trên cột có thể thực tế cho các mạng phân phối trên không hiện đại.

Mục lục

Máy biến áp gắn cực 37,5KVA là gì?

Máy biến áp gắn cực 37,5KVA hoạt động như thế nào?

Máy biến áp đặt cột 37,5KVA được sử dụng ở đâu?

Các tính năng chính là gì?

Máy biến áp được sản xuất như thế nào?

Người mua nên cân nhắc những thử nghiệm nào?

Tại sao nên chọn máy biến áp phân phối gắn trên cột?

Người mua nên chọn máy biến áp phù hợp như thế nào?

Câu hỏi thường gặp

Phần kết luận

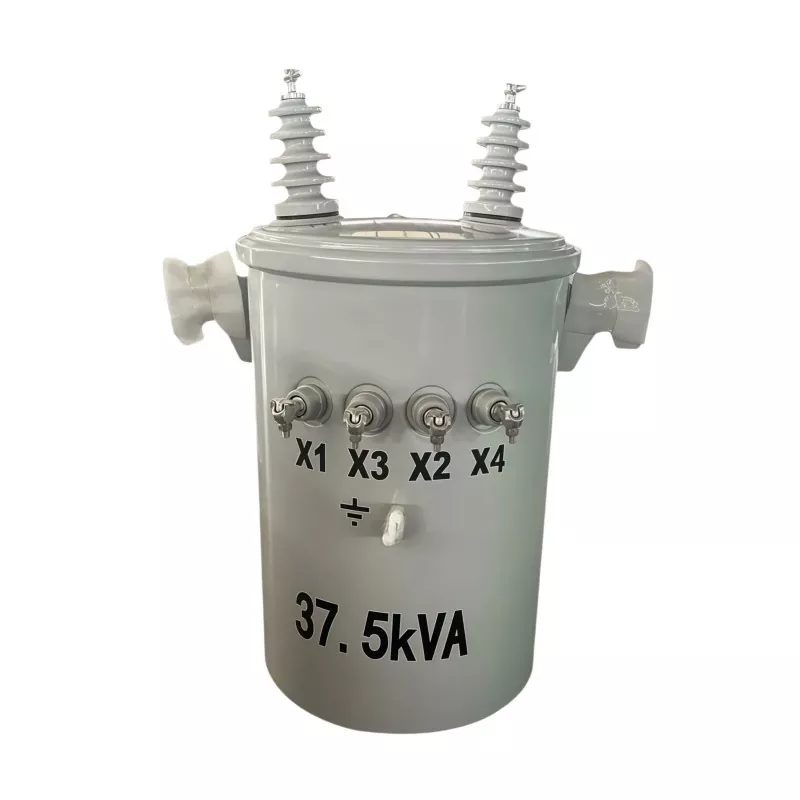

Máy biến áp gắn cực 37,5KVA là gì?

Máy biến áp gắn trên cột 37,5KVA là thiết bị phân phối điện được lắp đặt trên cột tiện ích hoặc cấu trúc hỗ trợ trên cao tương đương. Chức năng chính của nó là giảm điện áp trung thế từ đường dây phân phối trên cao xuống điện áp thấp hơn để người tiêu dùng dân dụng, nông nghiệp, thương mại và công nghiệp nhẹ có thể sử dụng.

Định mức 37,5KVA thể hiện công suất điện biểu kiến ​​của máy biến áp. Trong quy hoạch phân phối thực tế, công suất này có thể phù hợp với các mạng có nhu cầu vừa phải, trong đó máy biến áp lớn hơn sẽ tạo ra công suất không cần thiết trong khi máy biến áp nhỏ hơn có thể bị quá tải.

Cấu hình gắn trên cột cũng cung cấp giải pháp thay thế thiết thực cho thiết bị gắn trên mặt đất. Vì máy biến áp được đặt ở trên cao nên không gian mặt đất có giá trị vẫn có thể dành cho đường sá, tòa nhà, hoạt động nông nghiệp hoặc cơ sở hạ tầng khác.

Đối với những người mua đang nghiên cứu các cấu hình máy biến áp khác nhau, các giải pháp máy biến áp điện của Quảng Biên cung cấp thêm thông tin về các tùy chọn máy biến áp ngâm trong dầu, loại khô và gắn trên cột.

Máy biến áp gắn cực 37,5KVA hoạt động như thế nào?

Nguyên lý hoạt động dựa trên cảm ứng điện từ. Mặc dù thiết bị nhỏ gọn nhưng hoạt động của nó phụ thuộc vào hiệu suất phối hợp giữa lõi từ, cuộn sơ cấp, cuộn thứ cấp, hệ thống cách điện và môi chất làm mát.

1. Đầu vào trung thế

Năng lượng điện đến từ mạng phân phối trên cao và đi vào cuộn sơ cấp của máy biến áp. Cấu hình điện áp đầu vào và đầu ra chính xác tùy thuộc vào yêu cầu của dự án và các tiêu chuẩn tiện ích hiện hành.

2. Tạo từ trường

Dòng điện xoay chiều chạy qua cuộn sơ cấp tạo ra từ trường biến thiên trong lõi máy biến áp. Thép điện định hướng dạng hạt được sử dụng phổ biến trong lõi máy biến áp phân phối vì tính chất từ ​​của nó giúp kiểm soát tổn thất trong lõi.

3. Biến đổi điện áp

Từ trường thay đổi tạo ra điện áp ở cuộn thứ cấp. Tỷ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp xác định mối quan hệ biến đổi điện áp, cho phép giảm nguồn điện trung thế xuống mức điện áp thấp hơn có thể sử dụng được.

4. Cung cấp điện hạ thế

Điện biến đổi sau đó được phân phối đến các tải được kết nối thông qua mạng phân phối điện áp thấp. Kích thước máy biến áp phù hợp giúp duy trì các điều kiện vận hành chấp nhận được đồng thời tránh tổn thất công suất và năng lượng không cần thiết.

Máy biến áp đặt cột 37,5KVA được sử dụng ở đâu?

Công suất 37,5KVA đặc biệt phù hợp với các hệ thống phân phối có nhu cầu điện từ thấp đến trung bình. Các ứng dụng điển hình bao gồm:

• Phân bố dân cư:Cung cấp nhà ở, cụm nhà ở nông thôn và cộng đồng nhỏ.
• Điện khí hóa nông thôn:Hỗ trợ mở rộng mạng lưới ở những khu vực sử dụng rộng rãi phân phối trên không.
• Cơ sở nông nghiệp:Cung cấp năng lượng cho máy bơm tưới tiêu, trang trại, cơ sở chăn nuôi và thiết bị nhà kính.
• Tòa nhà thương mại nhỏ:Hỗ trợ các cửa hàng, văn phòng, nhà xưởng, kho chứa hàng và các cơ sở tương tự.
• Tải trọng công nghiệp nhẹ:Cung cấp các cơ sở chế biến nhỏ hơn và xưởng bảo trì với nhu cầu vừa phải.
• Dự án tạm thời:Cung cấp phân phối điện ngoài trời cho các ứng dụng xây dựng hoặc kỹ thuật được lựa chọn.

Trước khi chỉ định máy biến áp, các kỹ sư nên tính toán nhu cầu phụ tải thực tế và dự kiến ​​thay vì chỉ lựa chọn thiết bị theo công suất danh định.

Các tính năng chính của máy biến áp gắn cực 37,5KVA là gì?

Một số đặc điểm về kết cấu và hiệu suất ảnh hưởng đến sự phù hợp của máy biến áp gắn trên cột đối với dự án phân phối ngoài trời.

Đối với các nhóm mua sắm, những đặc điểm này phải được đánh giá cùng với tỷ số điện áp, tần số, cấu hình pha, mức cách điện, điều kiện môi trường, tiêu chuẩn áp dụng và thông số kỹ thuật tiện ích cần thiết.

Máy biến áp được sản xuất như thế nào?

Chất lượng sản xuất có mối quan hệ trực tiếp với độ tin cậy của máy biến áp. Đối với thiết bị gắn trên cột 37,5KVA, quy trình sản xuất bao gồm nhiều công đoạn được điều khiển thay vì chỉ đơn giản là lắp ráp thùng chứa, lõi và cuộn dây.

Chế tạo lõi

Lõi được sản xuất từ ​​các tấm thép điện được cắt theo kích thước được kiểm soát và lắp ráp thành mạch từ. Việc xếp chồng, sắp xếp mối nối, tình trạng bề mặt và áp suất kẹp đúng cách giúp kiểm soát tổn thất từ ​​tính và độ ổn định cơ học.

Cuộn dây chính xác

Giai đoạn cuộn dây xác định các đặc tính cơ và điện quan trọng. Thông tin sản phẩm của Guanbian chỉ rõ cuộn dây đồng nguyên chất cho thiết bị 37,5KVA của nó. Kích thước dây dẫn, số vòng dây, độ căng cuộn dây, cách sắp xếp lớp và hệ thống cách điện đều cần được kiểm soát cẩn thận.

Sau khi cuộn dây, việc ngâm tẩm chân không có thể giúp vật liệu cách điện xuyên qua các khoảng trống bên trong cuộn dây và cải thiện khả năng cố định cơ học, hiệu suất điện môi và truyền nhiệt.

Lắp ráp lõi và cuộn

Các cuộn dây hoàn thiện được lắp ráp với lõi máy biến áp, các bộ phận cách điện và các kết nối điện. Khoảng hở thích hợp giữa các bộ phận mang điện là cần thiết để đảm bảo hiệu suất cách điện và vận hành an toàn.

lắp ráp xe tăng

Bộ phận tích cực được lắp bên trong thùng máy biến áp và ngâm trong dầu cách điện. Dầu đóng vai trò vừa là chất cách điện vừa là chất làm mát. Thông tin sản xuất được công bố của Quảng Biên cho biết rằng dầu cách điện khoáng được khử nước và khử khí trước khi đổ đầy, trong khi các mối hàn của bể được kiểm tra tính toàn vẹn.

Người mua nên cân nhắc những thử nghiệm nào?

Thử nghiệm tại nhà máy là một phần quan trọng trong quá trình mua sắm máy biến áp vì hiệu suất điện không thể được đánh giá một cách đáng tin cậy nếu chỉ nhìn bề ngoài. Theo thông tin sản phẩm được công bố của Quảng Biên, tổ máy 37,5KVA của công ty này đã trải qua một số thử nghiệm trước khi xuất xưởng.

• Kiểm tra không tải:Kiểm tra dòng điện và tổn thất liên quan đến lõi trong điều kiện không tải.
• Kiểm tra tải:Đánh giá tổn thất khi tải và hiệu suất tăng nhiệt độ trong điều kiện vận hành định mức.
• Chịu được điện áp thử nghiệm:Xác minh khả năng cách điện với điện áp thử nghiệm tần số nguồn được chỉ định.
• Kiểm tra điện áp xung:Giúp đánh giá khả năng chịu đựng các điều kiện quá điện áp nhất thời của hệ thống cách điện.
• Kiểm tra dầu cách điện:Đánh giá các đặc tính như điện áp đánh thủng và các đặc tính liên quan đến độ ẩm.
• Đo điện trở DC:Giúp xác định những bất thường về điện trở cuộn dây và kết nối điện.

Đối với việc mua sắm dự án, người mua nên yêu cầu báo cáo thử nghiệm hiện hành và xác nhận rằng các yêu cầu thử nghiệm tương ứng với tiêu chuẩn của quốc gia đến và thông số kỹ thuật của tiện ích địa phương.

Tại sao nên chọn máy biến áp phân phối gắn trên cột?

Máy biến áp gắn trên cột đặc biệt thiết thực khi mạng lưới phân phối đã phụ thuộc vào dây dẫn trên không. Cấu hình nâng cao của chúng có thể mang lại một số lợi thế về kỹ thuật và cơ sở hạ tầng.

• Sử dụng không gian hiệu quả:Máy biến áp không yêu cầu diện tích lắp đặt trên mặt đất lớn.
• Khả năng tương thích với các mạng trên cao:Cấu hình kết nối tự nhiên với đường dây phân phối trên cao.
• Giảm yêu cầu dân sự:So với một số công trình lắp đặt trên mặt đất, có thể cần ít cấu trúc mặt đất chuyên dụng hơn.
• Triển khai thực tế ở nông thôn:Cấu hình này phù hợp để mở rộng mạng lưới phân phối trên các cộng đồng phân tán.
• Sự phù hợp ngoài trời:Cấu trúc chịu được thời tiết hỗ trợ các điều kiện hoạt động tiếp xúc.
• Bảo trì có thể truy cập:Nhân viên tiện ích có thể kiểm tra và bảo trì thiết bị bằng các quy trình an toàn thích hợp.

Tuy nhiên, việc lắp đặt phải luôn tuân thủ các quy định về điện của địa phương, yêu cầu về tải trọng cột, độ hở, quy tắc nối đất, yêu cầu bảo vệ và quy trình tiện ích. Do đó, việc lựa chọn máy biến áp cần được tích hợp vào thiết kế phân phối tổng thể thay vì coi đó là một quyết định mua hàng riêng lẻ.

Người mua nên chọn máy biến áp phù hợp như thế nào?

Việc chọn máy biến áp 37,5KVA không chỉ bao gồm việc xác nhận số KVA. Các kỹ sư mua sắm nên xem xét các yêu cầu hoàn chỉnh về điện và môi trường trước khi đặt hàng.

1. Xác nhận tải:Tính toán nhu cầu hiện tại và mức tăng trưởng hợp lý trong tương lai.
2. Xác nhận yêu cầu điện áp:Xác định điện áp sơ cấp và thứ cấp theo hệ thống phân phối.
3. Kiểm tra cấu hình pha:Xác định xem dự án có yêu cầu thiết bị một pha hay ba pha hay không.
4. Tần suất xem xét:Xác nhận khả năng tương thích với tần số lưới điện địa phương.
5. Đánh giá điều kiện lắp đặt:Xem xét nhiệt độ môi trường xung quanh, độ cao, độ ẩm, ô nhiễm, gió và mức độ phơi nhiễm.
6. Xác minh yêu cầu bảo vệ:Phối hợp cầu chì, chống sét lan truyền, nối đất và các thiết bị bảo vệ khác.
7. Yêu cầu tài liệu kỹ thuật:Xem xét bản vẽ, thông tin bảng tên, báo cáo thử nghiệm và các tiêu chuẩn áp dụng.
8. Đánh giá năng lực nhà cung cấp:Xem xét kinh nghiệm sản xuất, quy trình kiểm tra, truy xuất nguồn gốc, khả năng giao hàng và hỗ trợ sau bán hàng.

Nhà cung cấp máy biến áp đáng tin cậy phải có thể thảo luận về các thông số này trước khi sản xuất để cấu hình cuối cùng phù hợp với dự án thực tế thay vì dựa vào thông số kỹ thuật chung.

Câu hỏi thường gặp

37,5KVA có ý nghĩa gì trên máy biến áp?

37,5KVA là công suất biểu kiến ​​định mức của máy biến áp. Nó cho biết khả năng tải điện trong các điều kiện vận hành quy định và cần được xem xét cùng với điện áp, hệ số công suất, điều kiện môi trường xung quanh và các yêu cầu thiết kế hiện hành.

Máy biến áp gắn cột 37,5KVA có thể lắp đặt ở đâu?

Nó có thể được sử dụng trong các hệ thống phân phối trên không phù hợp phục vụ cộng đồng dân cư, khu vực nông thôn, trang trại, cơ sở thương mại nhỏ, khu công nghiệp nhẹ và các dự án điện tạm thời được chọn.

Tại sao cuộn dây đồng lại quan trọng?

Đồng mang lại tính dẫn điện cao và đặc tính cơ học tốt cho cuộn dây máy biến áp. Kích thước dây dẫn thích hợp và độ căng cuộn dây được kiểm soát cũng rất cần thiết, do đó vật liệu cuộn dây không được đánh giá độc lập với thiết kế cuộn dây hoàn chỉnh.

Máy biến áp gắn cột có phù hợp với mọi công trình không?

Không. Sự phù hợp phụ thuộc vào yêu cầu tải, cấp điện áp, cấu hình mạng, môi trường lắp đặt, tiêu chuẩn tiện ích, khả năng chịu tải của cột, khoảng trống an toàn và các quy định về điện của địa phương. Một kỹ sư điện có trình độ sẽ xác nhận thông số kỹ thuật cuối cùng.

Tôi nên yêu cầu gì từ nhà sản xuất máy biến áp?

Người mua nên cân nhắc yêu cầu bản vẽ kỹ thuật, dữ liệu bảng tên, tài liệu kiểm tra định kỳ, tiêu chuẩn áp dụng, thông tin lắp đặt, điều khoản bảo hành, chi tiết đóng gói và thông số kỹ thuật giao hàng. Đối với việc mua sắm dự án, khả năng truy xuất nguồn gốc và thử nghiệm tại nhà máy được ghi lại cũng có thể có giá trị.

Phần kết luận

Máy biến áp gắn trên cột 37,5KVA cung cấp giải pháp thiết thực để giảm điện áp trung thế cho các ứng dụng phân phối tải vừa phải đồng thời tận dụng hiệu quả cơ sở hạ tầng trên cao. Hiệu suất của nó phụ thuộc vào hệ thống kỹ thuật hoàn chỉnh, bao gồm kết cấu lõi, chất lượng cuộn dây đồng, cách điện, làm mát, tính toàn vẹn của bể, thử nghiệm tại nhà máy và lắp đặt chính xác. Guanbian sản xuất máy biến áp gắn trên cột ở Trung Quốc và hỗ trợ người mua toàn cầu bằng các giải pháp máy biến áp và mua sắm trực tiếp tại nhà máy. Nếu bạn đang lên kế hoạch cho một dự án điện khí hóa nông thôn, hệ thống phân phối tiện ích, mạng lưới điện nông nghiệp hoặc ứng dụng thương mại,liên hệ với chúng tôiđể thảo luận về điện áp, công suất, điều kiện lắp đặt, yêu cầu thử nghiệm và giải pháp máy biến áp tùy chỉnh cho dự án của bạn.
