Tóm tắt bài viết:Một máy biến áp cách ly được cấu hình phù hợp có thể cải thiện an toàn phân phối điện, khả năng thích ứng điện áp và bảo vệ thiết bị trong hệ thống điện thương mại và công nghiệp. cácMáy biến áp cách ly loại khô 50KVA có MCCBkết hợp cách ly máy biến áp, chuyển đổi điện áp, bảo vệ cầu dao tích hợp và các tính năng lắp đặt thực tế trong một giải pháp nhỏ gọn. Với đầu vào ba pha 415V, đầu ra bốn dây 220V, cuộn dây đồng, cách điện loại F, điểm điện áp năm vị trí, cấp bảo vệ IP23 và MCCB tích hợp, cấu hình này được thiết kế cho các ứng dụng quan trọng là cung cấp điện đáng tin cậy và lắp đặt đơn giản.
Mục lục
Tại sao máy biến áp cách ly loại khô lại quan trọng?
MCCB cải thiện khả năng bảo vệ máy biến áp như thế nào?
Thông số kỹ thuật chính là gì?
Bộ thay đổi nấc năm vị trí cải thiện khả năng thích ứng điện áp như thế nào?
Thiết kế tích hợp đơn giản hóa việc cài đặt như thế nào?
Máy biến áp cách ly 50KVA có thể sử dụng ở đâu?
Chất lượng máy biến áp được xác minh như thế nào trước khi giao hàng?
Người mua nên kiểm tra những gì trước khi đặt hàng?
Tại sao chọn cấu hình máy biến áp này?
Tại sao máy biến áp cách ly loại khô lại quan trọng?
Thiết bị điện không phải lúc nào cũng hoạt động trong điều kiện năng lượng lý tưởng. Sự chênh lệch điện áp giữa nguồn cung cấp tiện ích và thiết bị hạ lưu, nhiễu điện và nhu cầu cách ly điện đều có thể ảnh hưởng đến độ tin cậy của hệ thống. Máy biến áp cách ly loại khô cung cấp một giải pháp thiết thực để điều chỉnh điện áp đồng thời tạo ra sự phân tách điện giữa mạch sơ cấp và thứ cấp.

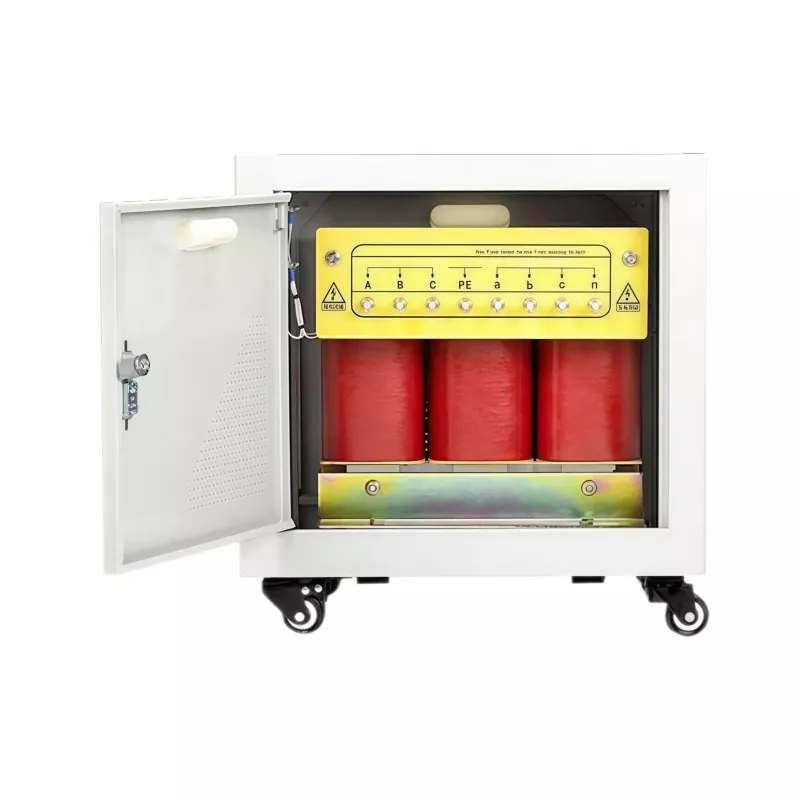

cácMáy biến áp cách ly loại khô 50KVA có MCCBtừQUẢNG BÌNHđược thiết kế xung quanh đầu vào ba pha AC 415V và đầu ra bốn dây ba pha 220V. Điều này làm cho thiết bị phù hợp với các ứng dụng yêu cầu nguồn điện ba pha 220V được điều khiển từ nguồn ba pha có điện áp cao hơn.
Không giống như máy biến áp ngâm trong dầu, thiết kế loại khô không sử dụng dầu cách điện làm phương tiện làm mát và cách điện chính. Điều này có thể khiến chúng trở nên hấp dẫn đối với các phòng điện trong nhà, cơ sở thương mại, môi trường sản xuất và các địa điểm khác nơi ưu tiên lắp đặt sạch sẽ và tương đối đơn giản.
MCCB cải thiện khả năng bảo vệ máy biến áp như thế nào?
Một trong những tính năng thiết thực nhất của cấu hình máy biến áp này là việc tích hợp các cầu dao vỏ đúc (MCCB). Thay vì coi máy biến áp và thiết bị bảo vệ như những bộ phận hoàn toàn riêng biệt, thiết kế này kết hợp các thiết bị bảo vệ vào vỏ máy biến áp.
Thiết bị sử dụng MCCB ở phía đầu vào và đầu ra. Bộ ngắt phía đầu vào được kết nối với nguồn điện 415V, trong khi bộ bảo vệ phía đầu ra được bố trí cho mạch thứ cấp ba pha bốn dây.
Cách tiếp cận tích hợp này có thể mang lại một số lợi ích thiết thực:
- Giảm nhu cầu sử dụng thêm thiết bị bảo vệ bên ngoài.
- Giúp đơn giản hóa các kết nối cáp vào và ra.
- Cung cấp bảo vệ quá dòng và ngắn mạch cho các mạch liên quan.
- Tạo ra một cài đặt máy biến áp có tổ chức hơn.
- Có thể giảm bớt công việc nối dây và lắp đặt tại khu vực dự án.
- Cho phép cấu hình máy biến áp và các thiết bị bảo vệ thành một tổ hợp phối hợp.
Đối với người mua công nghiệp, những chi tiết này rất quan trọng vì độ phức tạp của việc lắp đặt có thể ảnh hưởng đến thời gian dự án, yêu cầu về lao động và hiệu quả vận hành.
Thông số kỹ thuật chính là gì?
Hiểu cấu hình điện là điều cần thiết trước khi chọn máy biến áp. Bảng sau đây tóm tắt các thông số kỹ thuật chính của cấu hình 50KVA này.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Công suất định mức | 50KVA |
| Giai đoạn | 3 pha |
| Điện áp đầu vào | Điện xoay chiều 415V, 3 pha |
| Điện áp đầu ra | Dây 220V 3 pha 4 |
| Nhấn vào vị trí | 380V / 400V / 415V / 430V / 450V |
| Tính thường xuyên | 50Hz |
| Vật liệu cuộn dây | đồng |
| Lớp cách nhiệt | Lớp F |
| Nhiệt độ cuộn dây tăng | 100°C |
| Độ ồn | <60dB ở 1 mét |
| Bảo vệ bao vây | IP23, thông gió |
| Vật liệu bao vây | thép không gỉ |
| Sự bảo vệ | MCCB ở phía đầu vào và đầu ra |
| Giám sát | Vôn kế gắn |
Sự kết hợp của các thông số kỹ thuật này làm cho máy biến áp phù hợp với các dự án mà việc chuyển đổi điện áp, cách ly điện và bảo vệ tích hợp cần được xem xét cùng nhau thay vì mua dưới dạng các bộ phận không liên quan.
Bộ thay đổi nấc năm vị trí cải thiện khả năng thích ứng điện áp như thế nào?
Điện áp lưới thực tế có thể khác nhau giữa các vị trí và điều kiện hoạt động. Do đó, máy biến áp được thiết kế chỉ xung quanh một điện áp sơ cấp cố định có thể yêu cầu xem xét bổ sung khi lắp đặt ở khu vực có điện áp nguồn khác với giá trị danh nghĩa.
Mô hình này cung cấp năm vị trí điểm điện áp sơ cấp:380V, 400V, 415V, 430V và 450V. Bộ thay đổi vòi nước giúp đội lắp đặt linh hoạt hơn khi kết nối máy biến áp với nguồn điện sẵn có.
Ví dụ: khi điều kiện cung cấp thực tế khác với đầu vào 415V tiêu chuẩn, có thể chọn một vòi thích hợp để giúp duy trì điện áp thứ cấp dự định. Tính năng này đặc biệt hữu ích cho các dự án cần xem xét điều kiện điện áp cung cấp trong quá trình lựa chọn máy biến áp.
Tuy nhiên, bộ đổi vòi là loại không có điện. Máy biến áp phải được tắt nguồn hoàn toàn trước khi thay đổi vị trí vòi. Nó không bao giờ nên được điều chỉnh trong khi máy biến áp được cấp điện.
Thiết kế tích hợp đơn giản hóa việc cài đặt như thế nào?
Lắp đặt máy biến áp không chỉ là về thông số kỹ thuật điện. Định tuyến cáp, thiết bị bảo vệ, khả năng tiếp cận, kết cấu vỏ bọc và vận hành thử đều có thể ảnh hưởng đến kết quả cuối cùng của dự án.
Cấu hình MCCB tích hợp giúp giảm số lượng thiết bị riêng biệt có thể cần thiết xung quanh máy biến áp. Hệ thống dây điện của nhà máy giữa máy biến áp và cầu dao bảo vệ của nó cũng có thể giúp giảm lượng dây dẫn hiện trường cần thiết trong quá trình lắp đặt.
Vỏ bằng thép không gỉ được thông gió và xếp hạng IP23. Thiết bị còn sử dụng bánh xe xoay có khóa có phanh, giúp việc định vị và di chuyển thuận tiện hơn trong quá trình lắp đặt hoặc bảo trì.
Một vôn kế gắn phía trước cung cấp một cách đơn giản để quan sát điện áp ở ngăn điện áp thấp. Điều này rất hữu ích trong quá trình chạy thử và kiểm tra định kỳ vì người vận hành có thể kiểm tra điện áp được chỉ định mà không cần bố trí đồng hồ đo bên ngoài riêng biệt.
Máy biến áp cách ly 50KVA có thể sử dụng ở đâu?
Công suất 50KVA phù hợp cho nhiều ứng dụng điện quy mô trung bình, nơi cần có nguồn điện ba pha được kiểm soát. Sự phù hợp thực tế phải luôn được xác nhận dựa trên tải kết nối, dòng điện khởi động, chu kỳ làm việc, điều kiện môi trường và các yêu cầu về điện tại địa phương.
Môi trường ứng dụng điển hình có thể bao gồm:
- Cơ sở sản xuất công nghiệp
- Tòa nhà thương mại
- Phòng điện nhà máy
- Hệ thống tự động hóa và điều khiển
- Nguồn cung cấp máy móc
- Thiết bị cần cách ly điện
- Nhà xưởng và cơ sở chế biến
- Hệ thống phân phối điện yêu cầu chuyển đổi điện áp 415V sang 220V
Đối với các dự án có thiết bị nhạy cảm, máy biến áp cần được đánh giá như một phần của hệ thống phân phối điện hoàn chỉnh thay vì được coi là một bộ phận biệt lập.
Chất lượng máy biến áp được xác minh như thế nào trước khi giao hàng?
Hiệu suất của máy biến áp phụ thuộc rất nhiều vào chất lượng cuộn dây, tính nguyên vẹn của cách điện, độ chính xác của tỷ số điện và tính nhất quán trong sản xuất tổng thể. Vì lý do này, việc kiểm tra phải là một phần quan trọng trong việc đánh giá nhà cung cấp.
Theo thông tin sản phẩm, GUANGBIAN sử dụng băng ghế thử nghiệm máy biến áp tích hợp trước khi xuất xưởng. Quá trình thử nghiệm bao gồm các kiểm tra liên quan đến điện trở cuộn dây, tỷ số vòng dây, điện trở cách điện, tổn thất không tải và điều chỉnh điện áp.
Quy trình sản xuất cũng tuân theo các yêu cầu thử nghiệm dựa trên IEC đối với các thiết bị được vận chuyển. Phương pháp thử nghiệm được ghi lại bằng tài liệu cung cấp cho người mua bằng chứng kỹ thuật hữu ích khi xem xét thiết bị trước khi lắp đặt.
Đối với các đơn đặt hàng tùy chỉnh, người mua cũng có thể thảo luận về các yêu cầu kiểm tra và thông số kỹ thuật dành riêng cho dự án với nhà sản xuất trước khi sản xuất. Điều này đặc biệt quan trọng khi máy biến áp phải đáp ứng môi trường lắp đặt hoặc cấu hình hệ thống điện cụ thể.
Người mua nên kiểm tra những gì trước khi đặt hàng?
Việc chọn máy biến áp chỉ dựa trên định mức KVA của nó có thể dẫn đến cấu hình không phù hợp. Các nhóm mua sắm nên xem xét các yêu cầu hoàn chỉnh về điện và cơ khí trước khi xác nhận đơn đặt hàng.
Những điểm chính cần xác minh bao gồm:
- Điện áp sơ cấp:Xác nhận cấu hình pha và điện áp nguồn có sẵn.
- Điện áp thứ cấp:Xác minh rằng điện áp đầu ra phù hợp với thiết bị được kết nối.
- Khả năng chịu tải:Tính toán tải liên tục và tải cao điểm dự kiến thay vì chỉ dựa vào xếp hạng thiết bị danh nghĩa.
- Tính thường xuyên:Xác nhận xem dự án có yêu cầu tần số 50Hz, 60Hz hoặc tần số khác hay không.
- Sự bảo vệ:Kiểm tra thông số kỹ thuật MCCB và xác định xem quy định địa phương có yêu cầu bảo vệ bổ sung ngược dòng hay hạ nguồn hay không.
- Môi trường cài đặt:Xác nhận xem mức bảo vệ IP23 có đủ cho vị trí dự định hay không.
- Điều chỉnh điện áp:Xem xét liệu bộ đổi vòi đa vị trí có mang lại lợi ích cho điều kiện lưới điện cục bộ hay không.
- Tài liệu:Yêu cầu bản vẽ kỹ thuật, báo cáo thử nghiệm, thông tin hệ thống dây điện và các tài liệu khác cần thiết để phê duyệt dự án.
Đối với các dự án quốc tế, việc làm rõ kích thước vận chuyển, đóng gói, yêu cầu lắp đặt, tiêu chuẩn áp dụng và quy trình vận hành trước khi bắt đầu sản xuất cũng rất hữu ích.
Câu hỏi thường gặp
Bộ chuyển đổi vòi có thể được điều chỉnh trong khi máy biến áp đang hoạt động không?
Không. Bộ đổi vòi là loại đã ngắt điện và chỉ được điều chỉnh sau khi máy biến áp đã tắt nguồn hoàn toàn. Phải luôn tuân thủ các quy trình an toàn điện thích hợp trước khi thay đổi vị trí vòi.
Máy biến áp có bao gồm MCCB ở cả hai bên không?
Đúng. Cấu hình này tích hợp MCCB vào vỏ máy biến áp, với khả năng bảo vệ được cung cấp ở phía đầu vào và đầu ra. Việc bố trí cầu dao chính xác phải được xác nhận theo yêu cầu về điện của dự án trước khi đặt hàng.
Có còn cần hộp phân phối riêng không?
Trong nhiều hệ thống lắp đặt, MCCB tích hợp có thể giảm nhu cầu về vỏ bảo vệ riêng. Tuy nhiên, các mã điện cục bộ và thiết kế phân phối tổng thể có thể yêu cầu thiết bị chuyển mạch hoặc bảo vệ bổ sung.
Máy biến áp 50KVA này có lắp đặt ngoài trời được không?
Vỏ được xếp hạng IP23 và dành cho các vị trí trong nhà hoặc có mái che phù hợp. Đối với môi trường ngoài trời tiếp xúc hoàn toàn với mưa lớn, bụi hoặc các điều kiện khắc nghiệt khác, mức bảo vệ vỏ bọc cao hơn có thể phù hợp hơn.
Loại vật liệu cuộn dây nào được sử dụng?
Máy biến áp sử dụng cuộn dây đồng. Đồng được lựa chọn rộng rãi để làm cuộn dây máy biến áp vì tính dẫn điện và khả năng truyền tải điện đáng tin cậy của nó.
Máy biến áp có thể được tùy chỉnh?
Đúng. Cấu hình máy biến áp có thể được thảo luận theo yêu cầu của dự án, bao gồm các thông số điện, bố trí bảo vệ, cài đặt vòi, yêu cầu về vỏ bọc và các cân nhắc dành riêng cho ứng dụng khác.
Tại sao chọn cấu hình máy biến áp này?
Một máy biến áp được thiết kế tốt sẽ làm được nhiều việc hơn là chỉ chuyển đổi điện áp. Nó phải phù hợp với hệ thống điện, đơn giản hóa việc lắp đặt, cung cấp khả năng bảo vệ thích hợp và vẫn thiết thực để vận hành lâu dài. cácMáy biến áp cách ly loại khô 50KVA có MCCBkết hợp công suất ba pha 50KVA, chuyển đổi điện áp 415V sang 220V, cuộn dây đồng, cách điện loại F, điều chỉnh điện áp năm vị trí, MCCB tích hợp, kết cấu vỏ thép không gỉ IP23, giám sát điện áp và thử nghiệm tại nhà máy vào một giải pháp thiết kế.
Đối với những người mua đang tìm kiếm một nhà sản xuất máy biến áp Trung Quốc có khả năng cung cấp các giải pháp máy biến áp cách ly loại khô tùy chỉnh, GUANGBIAN cung cấp một lựa chọn thiết thực cho các dự án yêu cầu cấu hình dành riêng cho ứng dụng và bảo vệ tích hợp. Nếu bạn đang đánh giá các thông số kỹ thuật, lập kế hoạch lắp đặt điện mới hoặc so sánh các nhà cung cấp máy biến áp, hãy xem xét Máy biến áp cách ly loại khô 50KVA với MCCB và thảo luận trực tiếp các yêu cầu dự án của bạn với nhà sản xuất. Đối với thông số kỹ thuật điện áp, cấu hình MCCB, yêu cầu về vỏ bọc, tài liệu thử nghiệm hoặc giải pháp máy biến áp tùy chỉnh,liên hệ với chúng tôiđể nhận được hướng dẫn kỹ thuật và giải pháp phù hợp với ứng dụng của bạn.
