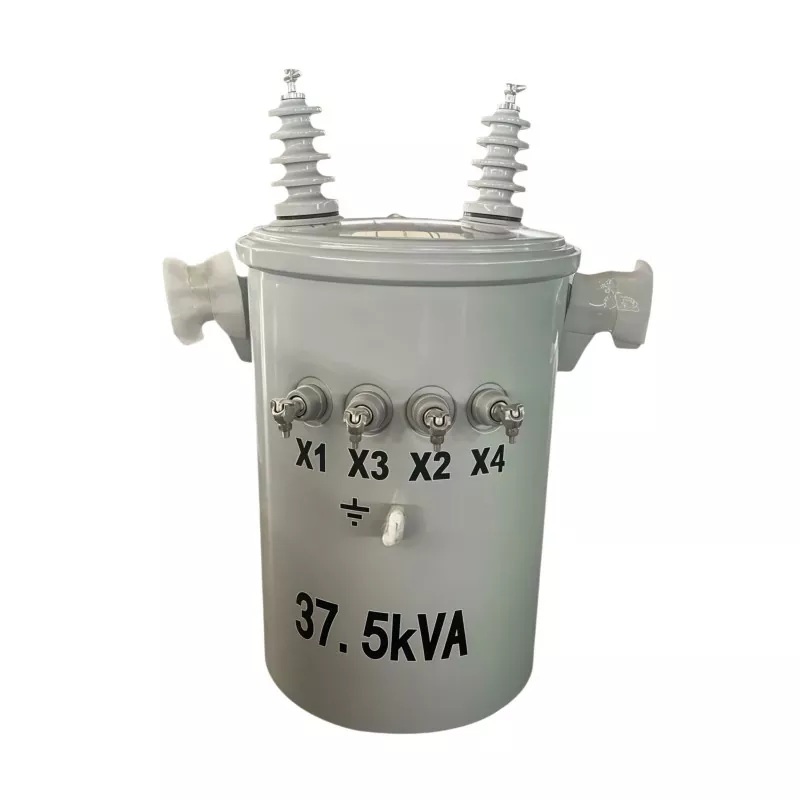

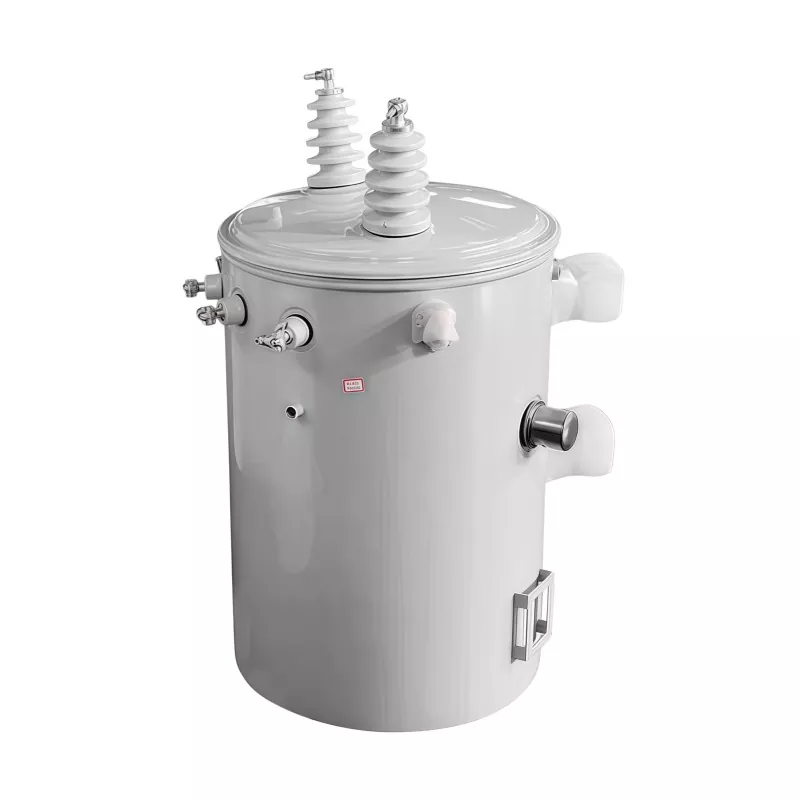

Máy biến áp gắn cực 37,5KVA

Máy biến áp gắn cực 37,5KVA là máy biến áp phân phối điện được lắp đặt trên các cột điện để giảm điện áp trung thế từ đường dây điện thành điện áp thấp hơn có thể sử dụng cho các ứng dụng điện dân dụng, thương mại, nông nghiệp và công nghiệp nhẹ. Với công suất định mức 37,5 kilovolt-ampe (KVA), nó thường được sử dụng trong các hệ thống phân phối điện trên cao để cung cấp điện ổn định, hiệu quả và đáng tin cậy ở khu vực thành thị và nông thôn. Thiết kế gắn trên cột nhỏ gọn giúp tiết kiệm không gian trên mặt đất, đơn giản hóa việc lắp đặt và hỗ trợ các mạng phân phối điện tiết kiệm chi phí.

Nguyên tắc làm việc

Máy biến áp gắn trên cột hoạt động dựa trên nguyên lý cảm ứng điện từ.

Đầu vào điện áp cao

Điện áp trung thế hoặc cao áp được cung cấp cho cuộn sơ cấp thông qua đường dây phân phối trên không.

Tạo từ trường

Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó sẽ tạo ra từ trường thay đổi trong lõi máy biến áp.

Chuyển đổi điện áp

Từ trường này tạo ra điện áp ở cuộn thứ cấp. Dựa trên tỷ số vòng dây giữa các cuộn dây, điện áp được giảm xuống mức thấp hơn có thể sử dụng được.

Nguồn cung đầu ra ổn định

Sau đó, điện áp thấp được chuyển đổi sẽ được cung cấp cho người dùng dân dụng, thương mại hoặc công nghiệp với hiệu suất ổn định.

Ứng dụng

Máy biến áp gắn trên cột 37,5KVA được thiết kế cho các hệ thống phân phối tải thấp đến trung bình, giảm điện áp trung thế xuống điện áp thấp có thể sử dụng một cách hiệu quả cho người dùng cuối. Nó được sử dụng rộng rãi trong các tình huống sau:

Phân phối điện dân dụng

Lý tưởng cho các khu dân cư, nhà ở nông thôn và cộng đồng nhỏ, cung cấp nguồn điện ổn định cho chiếu sáng, thiết bị gia dụng và điện năng tiêu thụ hàng ngày.

Dự án điện khí hóa nông thôn

Thường được sử dụng trong việc mở rộng lưới điện nông thôn và hệ thống cung cấp điện ở vùng sâu vùng xa do lắp đặt đơn giản và yêu cầu bảo trì thấp.

Hệ thống điện nông nghiệp

Thích hợp cho các trang trại, hệ thống thủy lợi, cơ sở chăn nuôi và nhà kính, cung cấp năng lượng cho máy bơm nước, động cơ và máy móc nông nghiệp.

Cơ sở thương mại nhỏ

Được áp dụng rộng rãi trong các văn phòng nhỏ, cửa hàng bán lẻ, trạm xăng, nhà xưởng và kho lưu trữ để cung cấp điện thương mại ổn định.

Ứng dụng công nghiệp nhẹ

Được sử dụng trong các nhà máy nhỏ, xưởng chế biến, cơ sở bảo trì có nhu cầu điện năng vừa phải.

Dự án cung cấp điện tạm thời

Phổ biến ở các công trường xây dựng và các dự án kỹ thuật ngoài trời tạm thời đòi hỏi phải phân phối điện linh hoạt và đáng tin cậy.

Hãy cùng tìm hiểu cách GUANGBIAN thực sự xây dựng một cái như thế nào.

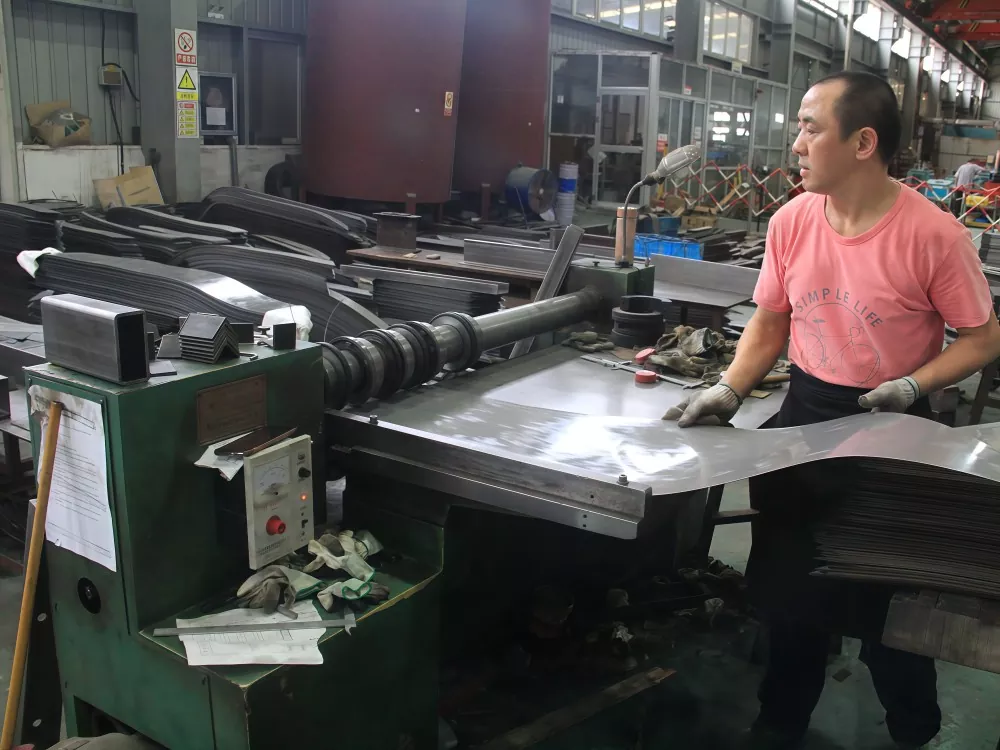

Bước 1: Chế tạo lõi

Lõi bắt đầu bằng thép silicon định hướng dạng hạt. Nó có đặc tính từ tính rất tốt nhưng lại giòn – bạn không thể đóng dấu nó như thép thông thường.

Chúng tôi cắt các tấm theo kích thước cụ thể, sau đó xếp chúng từng lớp một trên thiết bị chuyên dụng. Các khớp nối của mỗi lớp được bù đắp từ lớp bên dưới, giúp giữ khoảng cách không khí trong đường dẫn từ ở mức tối thiểu. Khi chúng tôi đạt được độ dày mục tiêu, toàn bộ ngăn xếp sẽ được kẹp chặt và tẩm chân không để khóa mọi thứ vào đúng vị trí.

Quá trình sản xuất máy biến áp xoay quanh bước này. Hệ số ngăn xếp, độ phẳng bề mặt, áp suất kẹp—bỏ lỡ bất kỳ yếu tố nào trong số này và tổn thất không tải sẽ vượt quá thông số kỹ thuật.

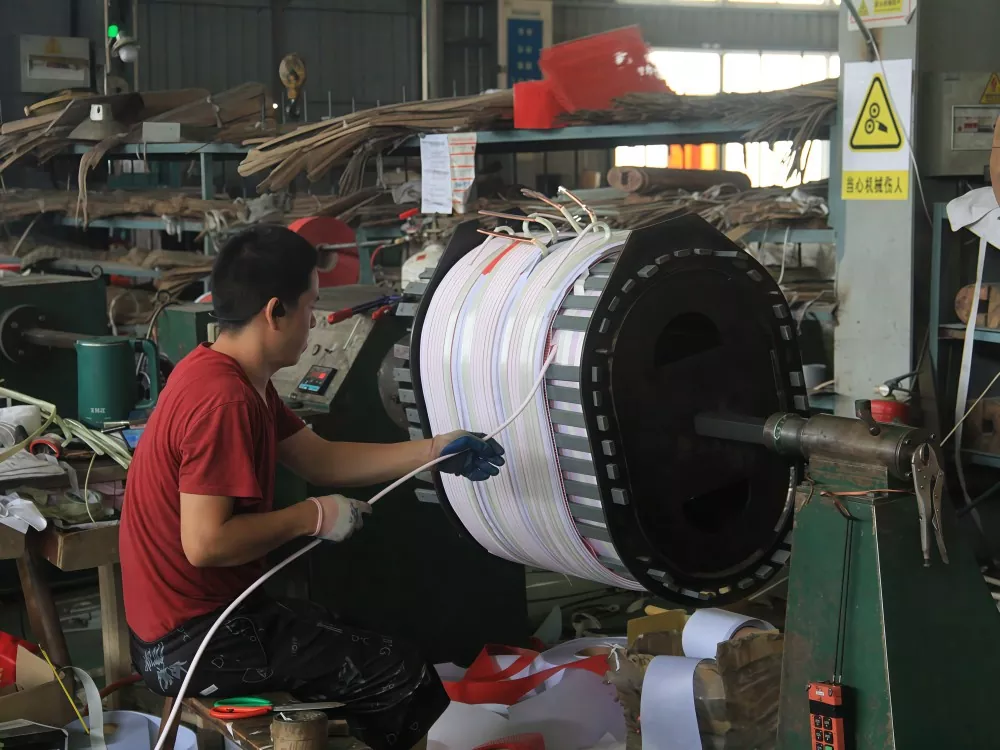

Bước 2: Cuộn dây

Đây là nơi nó trở nên quan trọng. Xưởng cuộn dây hoạt động ở nhiệt độ và độ ẩm được kiểm soát. Người vận hành ngồi trước máy quấn dây, đưa dây đồng vào cuộn dây, lần lượt, giữ cho dây đều và chặt.

Máy biến áp gắn trên cực 37,5 kva của GUANGBIAN sử dụng cuộn dây bằng đồng nguyên chất—không phải nhôm. Chúng tôi sản xuất những sản phẩm này tại cơ sở ở Trung Quốc và mọi chi tiết đều quan trọng: thước dây, số vòng dây, kiểu xếp lớp. Gió quá lỏng, cuộn dây thiếu độ bền cơ học. Gió quá chặt, bạn làm nát lớp cách nhiệt.

Sau khi được quấn, cuộn dây sẽ được ngâm tẩm chân không. Lớp vecni cách điện thấm vào từng khe hở, khóa các vòng dây tại chỗ và giúp cuộn dây vừa có độ bền điện môi vừa có khả năng tản nhiệt tốt hơn.

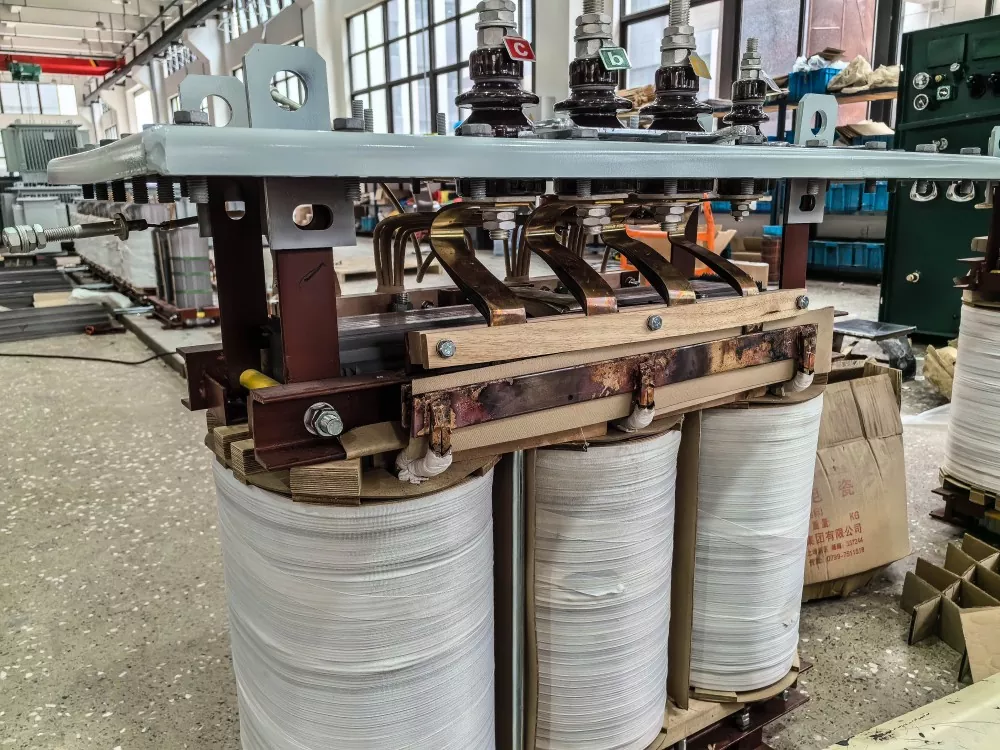

Bước 3: Lắp ráp lõi và cuộn dây

Các cuộn dây quấn trượt vào chân lõi. Các miếng đệm cách điện đi vào, các dây dẫn được kết nối và toàn bộ bộ phận hoạt động sẽ thành hình. Khoảng cách giữa các cuộn dây phải đáp ứng tiêu chuẩn – không có đường tắt nào ở đây.

Sau khi được lắp ráp, bộ phận hoạt động sẽ được kiểm tra ngay tại nhà máy máy biến áp: kiểm tra điện áp chịu đựng và đo điện trở DC. Bất cứ điều gì sai sót, dù chỉ một chút, sẽ bị phát hiện ở giai đoạn này.

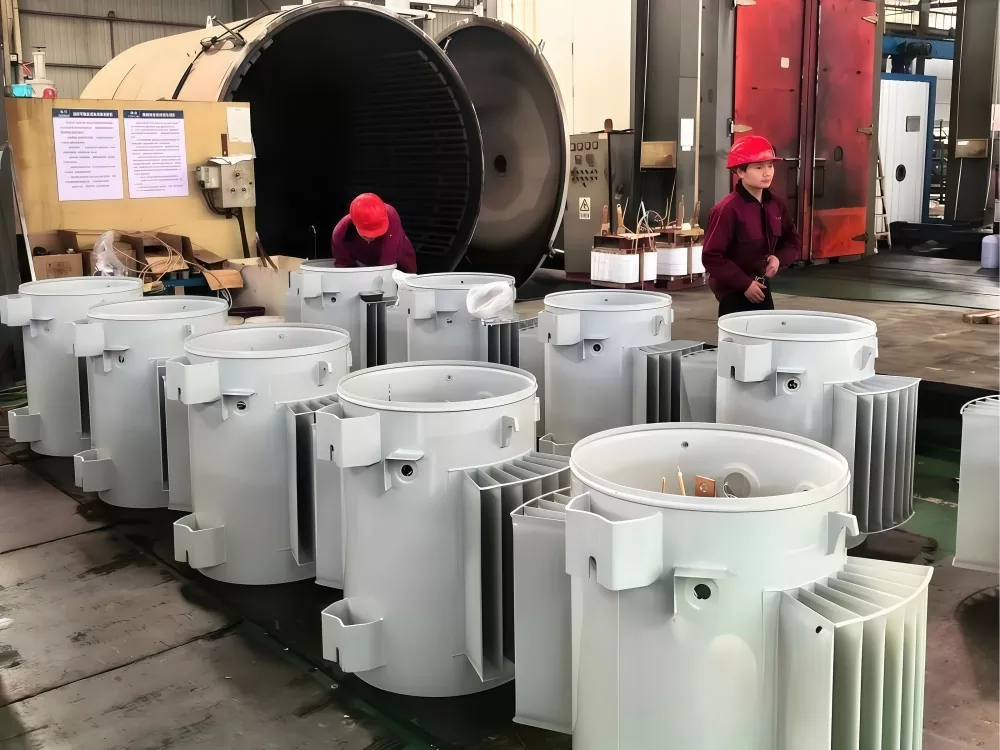

Bước 4: Lắp ráp bồn chứa

Phần hoạt động có vượt qua kiểm tra không? Nó được hạ xuống bể. Bể chứa là vỏ của máy biến áp—chứa đầy dầu cách điện có nhiệm vụ kép: rào cản điện môi và chất làm mát.

Chúng tôi sử dụng dầu cách điện khoáng cao cấp tại GUANGBIAN. Khử nước và khử khí trước khi đưa vào. Bản thân bể được kết cấu hàn và mọi đường hàn đều được kiểm tra bằng tia X. Không được phép rò rỉ.

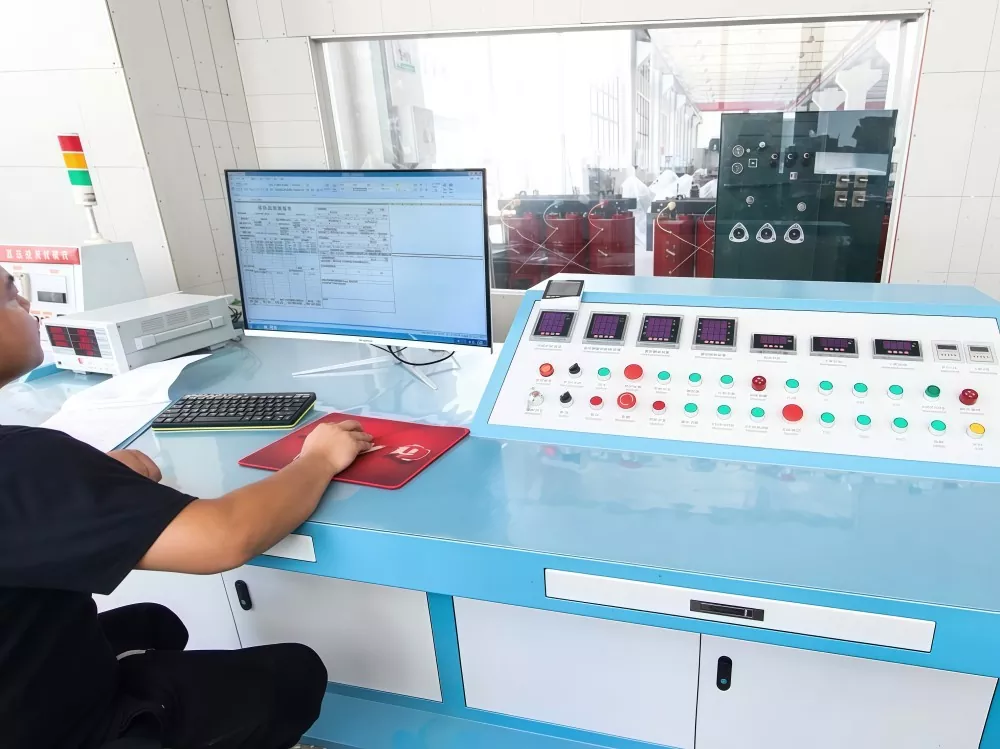

Bước 5: Kiểm tra lần cuối

Trước khi bất kỳ thiết bị nào rời khỏi nhà máy, nó đều phải trải qua một quy trình kiểm tra đầy đủ:

Kiểm tra không tải: Chúng tôi cấp nguồn cho thiết bị mà không có kết nối nào ở phía thứ cấp. Các chỉ số hiện tại và tổn thất cho chúng ta biết liệu lõi có hoạt động hay không. Trên máy biến áp gắn cực 37,5 kva, tổn thất không tải phải ở mức ≤113W hoặc thấp hơn.

Kiểm tra tải: Đặt tải định mức đầy đủ lên nó và xem các con số. Tổn thất tải duy trì ở mức 413W và mức tăng nhiệt độ không vượt quá 65°C.

Kiểm tra điện áp chịu được: 21kV ở tần số nguồn trên cuộn dây HV trong một phút. 10kV phía hạ áp. Nếu lớp cách nhiệt giữ được, chúng ta tiếp tục.

Kiểm tra điện áp xung: Một xung 60kV chạm vào sơ cấp, 30kV chạm vào thứ cấp. Điều này cho bạn biết liệu máy biến áp cuộn dây đồng có thể xử lý được sự kiện sét thực sự hay không.

Kiểm tra dầu cách điện: Điện áp đánh thủng, độ ẩm, hệ số tiêu tán—mỗi cái đều phải vượt qua.

Mọi bài kiểm tra đều rõ ràng? Sau đó—và chỉ khi đó—nó mới được gắn nhãn xuất xưởng.

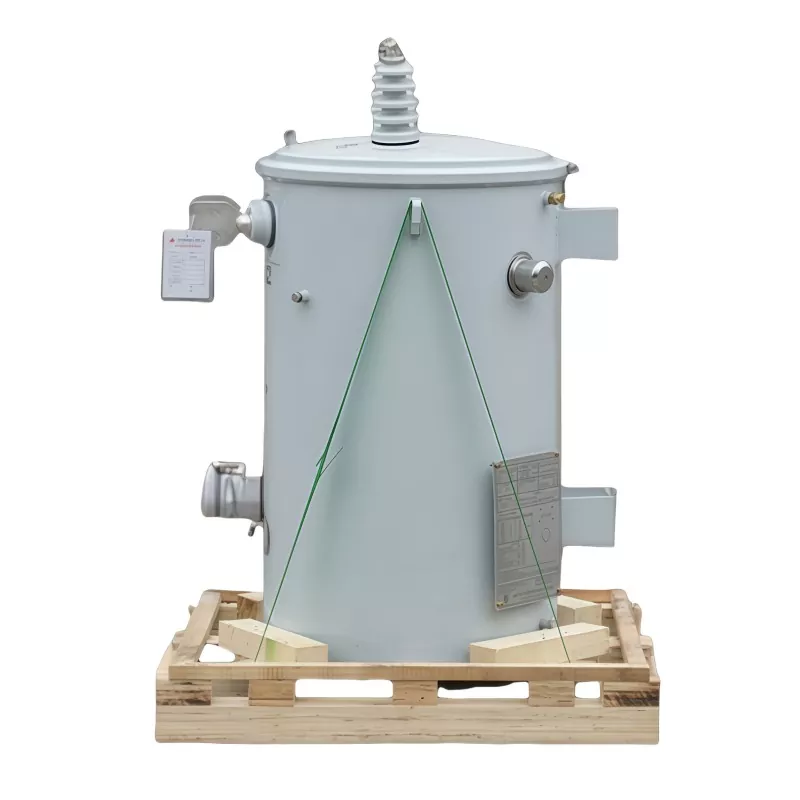

Bước 6: Đóng gói và vận chuyển

Đã vượt qua tất cả các bài kiểm tra? Máy biến áp có vỏ chống ẩm, buộc vào pallet gỗ và sẵn sàng vận chuyển. Mỗi thiết bị GUANGBIAN đều có một số sê-ri duy nhất—có thể nhìn thấy trên bảng tên và đế. Theo dõi con số đó và bạn sẽ tìm thấy ngày sản xuất, hồ sơ kiểm tra, thậm chí cả lô nguyên liệu thô nào được đưa vào đó.

Đến bây giờ bạn đã có được hình ảnh. Máy biến áp gắn cực 37,5KVA không chỉ là kim loại và dây điện được kết hợp với nhau. Quá trình sản xuất máy biến áp liên quan đến thủ công thực sự và con người thực sự chú ý đến từng bước. Giá cả quan trọng nhưng khả năng sản xuất và kiểm soát chất lượng còn quan trọng hơn.

Tại sao nên sử dụng máy biến áp gắn trên cột?

So với máy biến áp nối đất, máy biến áp gắn trên cột có một số ưu điểm đáng kể:

Cài đặt tiết kiệm không gian

Được lắp đặt trên các cột điện, loại bỏ nhu cầu về không gian mặt đất hoặc phòng máy biến áp chuyên dụng.

Chi phí cơ sở hạ tầng thấp hơn

Giảm chi phí xây dựng bằng cách tránh nhu cầu về móng, tường bao hoặc các công trình dân dụng bổ sung.

Hiệu quả cho phân phối nông thôn

Rất phù hợp cho các khu vực nông thôn và vùng sâu vùng xa, nơi mạng lưới phân phối trên không thường được sử dụng.

Truy cập bảo trì dễ dàng

Được lắp ở độ cao thuận tiện cho việc kiểm tra, bảo trì và thay thế, giảm thời gian ngừng hoạt động.

An toàn nâng cao

Việc lắp đặt trên cao giúp giảm nguy cơ tiếp xúc ngẫu nhiên, phá hoại và hủy hoại môi trường.

Hoạt động ngoài trời đáng tin cậy

Được thiết kế với các tính năng chịu được thời tiết và chống ăn mòn để hoạt động ngoài trời lâu dài.

Hoàn hảo cho mạng điện trên không

Được sử dụng rộng rãi trong các hệ thống phân phối trên cao như một giải pháp năng lượng hiệu quả và tiết kiệm chi phí.

Bạn muốn xem nó cho chính mình? GUANGBIAN sản xuất tại nhà máy Trung Quốc của chúng tôi và chúng tôi hoan nghênh các chuyến thăm nhà máy. Liên hệ để đặt lịch tham quan.
