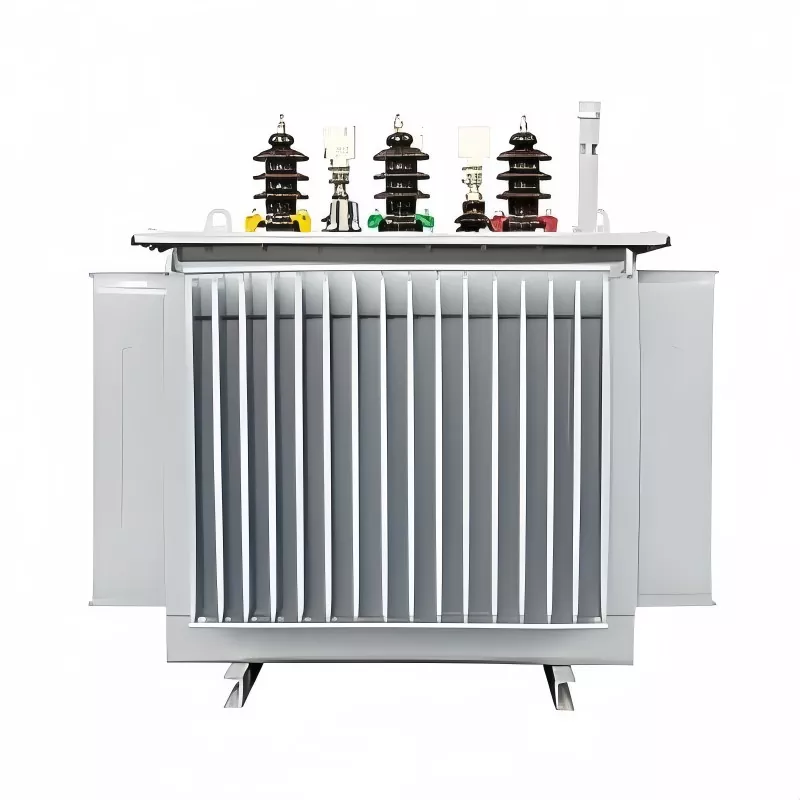

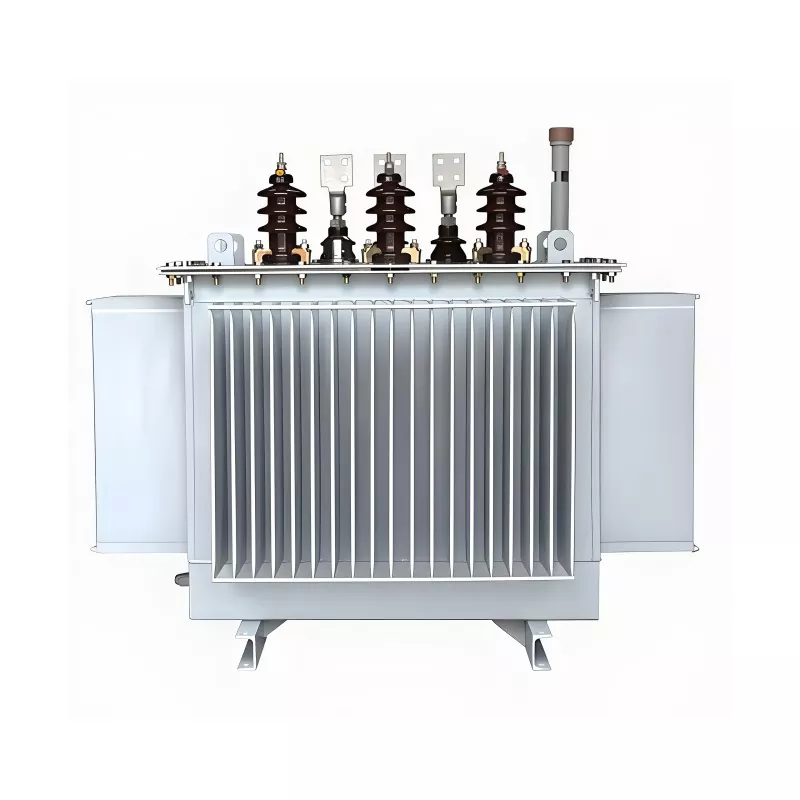

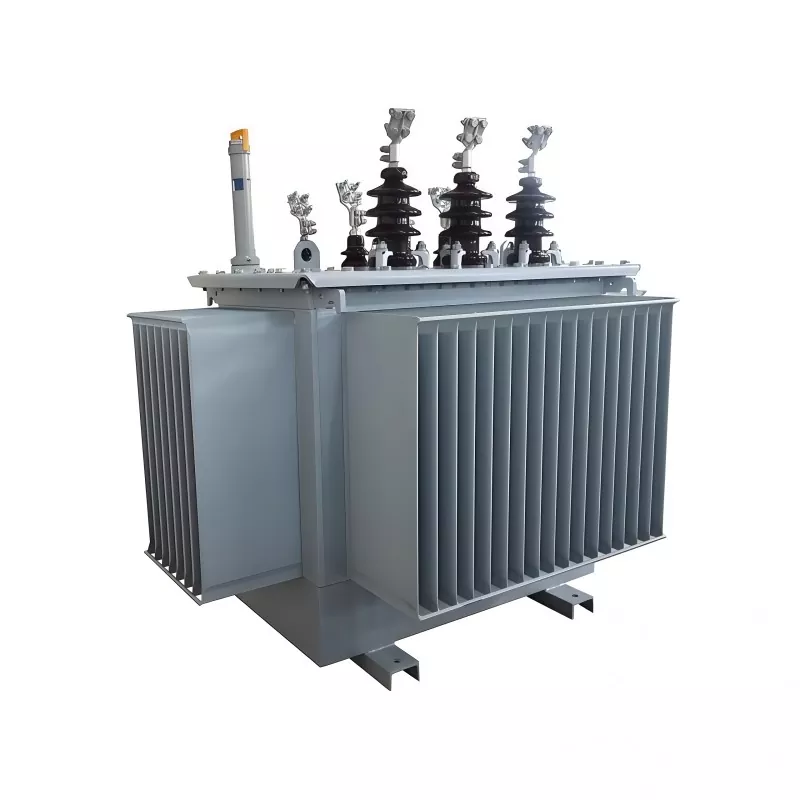

Máy biến áp ngâm dầu 3 pha 100KVA 20KV

Máy biến áp ngâm dầu ba pha 100KVA 20KV này, do GUANGBIAN sản xuất tại Trung Quốc, nổi bật nhờ nhóm kết nối Yzn5. Đây là cấu hình kết nối trong đó cuộn dây điện áp cao sử dụng kết nối sao (kết nối Y), cuộn dây điện áp thấp sử dụng kết nối zigzag (xuất phát từ kết nối tam giác), điểm trung tính ở phía điện áp thấp được rút ra và mối quan hệ pha giữa cuộn dây điện áp cao và điện áp thấp được xác định bằng cách sử dụng "phương pháp đồng hồ".

Máy biến áp ba pha này được khách hàng của chúng tôi sử dụng trong các xưởng máy công cụ chính xác đòi hỏi chất lượng cung cấp điện cao, nhằm giảm thiểu sự cố thiết bị do nhiễu sóng hài.

Nó thường được cài đặt trong:

Hệ thống phân phối điện công nghiệp

Dự án điện khí hóa nông thôn

Trạm biến áp nhỏ

Cơ sở hạ tầng và địa điểm xây dựng

Mạng lưới điện thương mại và tiện ích

So với máy biến áp loại khô, máy biến áp ngâm dầu mang lại hiệu suất làm mát tốt hơn và khả năng chống quá tải cao hơn, khiến chúng phù hợp hơn cho các ứng dụng ngoài trời và công suất lớn.

Các tính năng và ưu điểm chính

1. Hiệu suất ổn định trong hệ thống điện trung thế 20KV

Được thiết kế cho mạng phân phối 20KV, đảm bảo chuyển đổi điện áp ổn định và vận hành đáng tin cậy ngay cả trong điều kiện lưới điện biến động. Nó cải thiện sự ổn định tổng thể của hệ thống điện và bảo vệ thiết bị.

2. Hiệu suất cao với tổn thất năng lượng thấp

Thiết kế lõi và cuộn dây được tối ưu hóa giúp giảm đáng kể tổn thất khi không tải và khi tải, giúp giảm mức tiêu thụ năng lượng và chi phí vận hành lâu dài.

3. Làm mát bằng dầu để tản nhiệt mạnh

Hệ thống làm mát ngâm trong dầu ONAN đảm bảo loại bỏ nhiệt hiệu quả, hỗ trợ hoạt động đầy tải liên tục và kéo dài tuổi thọ cách nhiệt.

4. Quá tải cao và cường độ ngắn mạch

Được chế tạo cho môi trường công nghiệp, nó chịu được áp lực khởi động động cơ và ứng suất ngắn mạch, đảm bảo vận hành an toàn và ổn định trong điều kiện tải nặng.

5. Cấu trúc nhỏ gọn, lắp đặt dễ dàng

Thiết kế tiết kiệm không gian với việc lắp đặt đơn giản và yêu cầu bảo trì thấp, khiến nó phù hợp cho cả dự án phân phối điện mới và trang bị thêm.

Thông số sản phẩm

Yêu cầu về môi trường hoạt động

1. Phạm vi nhiệt độ

◦ Hoạt động tiêu chuẩn: -25oC ~ 45oC

◦ Nhiệt độ môi trường không được vượt quá 40oC khi hoạt động liên tục trong thời gian dài (để đảm bảo khả năng làm mát ONAN hiệu quả).

2. Độ ẩm tương đối

◦ Tối đa 95% (ở nhiệt độ môi trường 25oC)

3. Độ cao

◦ Thích ứng tiêu chuẩn: ≤1000m so với mực nước biển

◦ Tùy chỉnh độ cao: ≤3000m (với khả năng cách nhiệt nâng cao và khả năng tản nhiệt được tối ưu hóa, tùy chọn).

4. Trang web cài đặt

◦ Trong nhà hoặc ngoài trời (lắp đặt ngoài trời yêu cầu cấp bảo vệ IP23, tùy chọn; IP20 mặc định trong nhà).

- Tránh xa các nguồn khí, bụi dễ cháy, nổ, ăn mòn.

◦ Không có độ rung mạnh (gia tốc rung ≤0,1g) hoặc tác động cơ học.

5. Tình trạng thông gió

◦ Không gian thông gió phù hợp: Khoảng trống ≥0,5m xung quanh máy biến áp để lưu thông không khí tự nhiên (quan trọng đối với làm mát ONAN).

◦ Tránh những không gian kín không có luồng không khí lưu thông để tránh quá nóng.

6. Môi trường lưới điện

◦ Khả năng tương thích tần số: có thể thích ứng với tần số kép 50Hz / 60Hz.

◦ Biến động điện áp: ≤±5% điện áp đầu vào định mức (20KV) để đảm bảo hoạt động ổn định.

Nó giải quyết được những vấn đề gì?

Trong các hệ thống phân phối điện thực tế, lỗi thiết bị thường do điện áp không ổn định, quá tải và tích tụ nhiệt.

Máy biến áp này được thiết kế để giải quyết:

● Mất ổn định điện áp trong mạng trung thế 20KV

● Tác động thường xuyên khi khởi động động cơ trong hệ thống công nghiệp

● Vấn đề quá nhiệt khi hoạt động liên tục

● Tổn thất năng lượng trong phân phối điện dài hạn

● Hiệu suất không đáng tin cậy trong môi trường ngoài trời khắc nghiệt

Bằng cách giải quyết các vấn đề ở cấp hệ thống này, nó đảm bảo cung cấp điện ổn định và hiệu quả trong các ứng dụng đòi hỏi khắt khe.

Nhà máy của chúng tôi

Xưởng kim loại tấm

Xưởng cuộn giấy bạc

Xưởng quấn dây

Xưởng lò cuộn dây

Xưởng lắp ráp máy biến áp

Xưởng vận hành máy biến áp

Tại sao nên chọn máy biến áp ngâm dầu?

So với máy biến áp loại khô, máy biến áp ngâm dầu có ưu điểm:

● Hiệu suất tản nhiệt tốt hơn

● Khả năng quá tải cao hơn

● Tuổi thọ hoạt động dài hơn

● Hiệu suất ổn định hơn khi tải nặng

Đối với hệ thống phân phối 20KV, thiết kế ngâm trong dầu thường là giải pháp được ưu tiên cho các ứng dụng ngoài trời và công nghiệp.

Kiểm soát chất lượng và đảm bảo sản xuất

Mỗi máy biến áp được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất ổn định và tuân thủ an toàn.

Kiểm tra bao gồm:

● Kiểm tra hiệu suất điện định kỳ

● Kiểm tra điện trở cách điện

● Kiểm tra độ tăng nhiệt độ

● Kiểm tra tổn thất có tải và không tải

● Đánh giá khả năng chịu ngắn mạch

Sản xuất tuân theo các tiêu chuẩn quốc tế để đảm bảo độ tin cậy trên thị trường toàn cầu.

Tuổi thọ bảo trì và dịch vụ

Máy biến áp ngâm dầu ba pha 100KVA 20KV được thiết kế cho yêu cầu bảo trì thấp. Với việc lắp đặt đúng cách và kiểm tra định kỳ, tuổi thọ sử dụng có thể vượt quá 20–25 năm.

Bảo trì được đề xuất bao gồm:

● Kiểm tra tình trạng dầu thường xuyên

● Kiểm tra kết nối thiết bị đầu cuối

● Giám sát nhiệt độ

● Vệ sinh các bộ phận bên ngoài

Câu hỏi thường gặp

1. Máy biến áp này có thể hoạt động liên tục trong 24 giờ không?

Có, nó được thiết kế để hoạt động liên tục trong điều kiện tải định mức.

2. Máy biến áp 100KVA có phù hợp lắp đặt ngoài trời không?

Có, máy biến áp ngâm dầu phù hợp cho cả môi trường trong nhà và ngoài trời.

3. Điện áp có thể được tùy chỉnh?

Có, điện áp sơ cấp và thứ cấp có thể được tùy chỉnh dựa trên yêu cầu của dự án.

4. Ưu điểm chính của khả năng tương thích hệ thống 20KV là gì?

Nó cho phép tích hợp ổn định vào mạng phân phối trung áp với tổn thất truyền tải giảm.

Máy biến áp ngâm dầu 3 pha 100KVA 20KV là giải pháp tin cậy và hiệu quả cho hệ thống phân phối điện trung thế. Với khả năng chịu quá tải mạnh, thiết kế tổn thất năng lượng thấp và cấu trúc làm mát ngâm trong dầu bền bỉ, nó mang lại hiệu suất ổn định lâu dài cho các ứng dụng công nghiệp và tiện ích trên toàn thế giới.
