Máy biến áp cách ly loại khô 150KVA có thể cải thiện việc phân phối điện an toàn và linh hoạt như thế nào

Tóm tắt bài viết:Một máy biến áp được lựa chọn phù hợp có thể tạo ra sự khác biệt lớn về an toàn phân phối điện, chuyển đổi điện áp, khả năng tương thích của thiết bị và độ tin cậy của địa điểm. cácMáy biến áp cách ly loại khô 150KVAtừQUẢNG BÌNHđược thiết kế cho các ứng dụng yêu cầu cách ly điện và phân phối điện áp thấp, với đầu vào 480V, đầu ra ba pha 400V và đầu ra một pha 230V, cuộn dây bằng đồng hoàn toàn, kết nối Delta-Star, vỏ bằng thép không gỉ IP43, quạt làm mát tự động và bảo vệ MCCB. Bài viết này giải thích cấu hình, nguyên tắc làm việc, kịch bản ứng dụng, cân nhắc kỹ thuật và các yếu tố lựa chọn cho các dự án công nghiệp và xây dựng.

Mục lục

1. Máy biến áp cách ly loại khô 150KVA là gì?
2. Thông số kỹ thuật chính là gì?
3. Máy biến áp này mang lại những ưu điểm gì?
4. Nó có thể được sử dụng ở đâu?
5. Bạn nên chọn cấu hình phù hợp như thế nào?
6. Nó so sánh với các tùy chọn máy biến áp khác như thế nào?
7. Nó được sản xuất và thử nghiệm như thế nào?
8. Câu hỏi thường gặp
9. Cần một giải pháp biến áp tùy chỉnh?

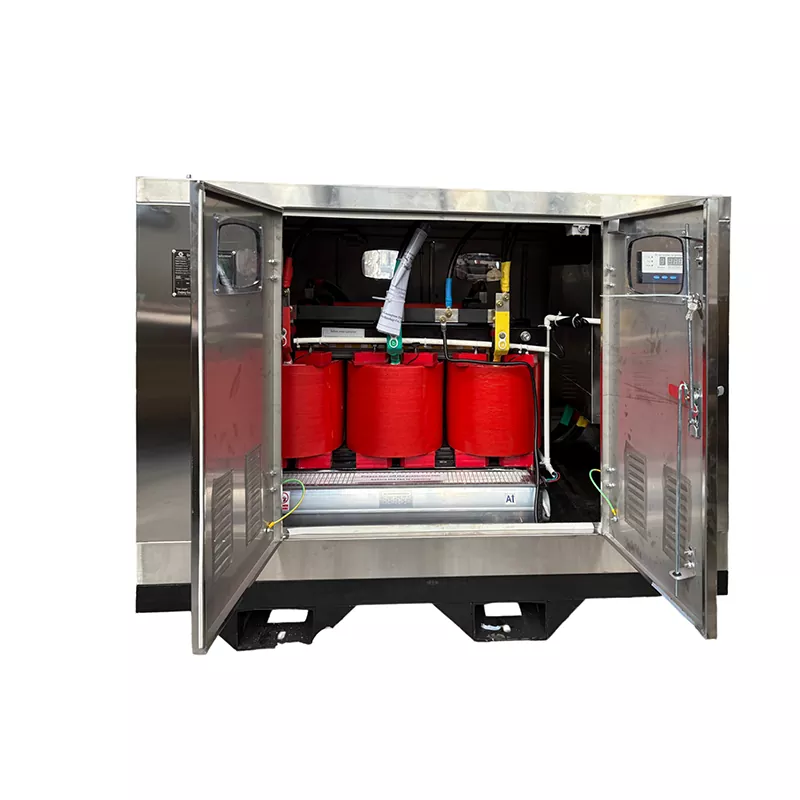

Máy biến áp cách ly loại khô 150KVA là gì?

Máy biến áp cách ly loại khô 150KVA là máy biến áp ba pha được thiết kế để cách ly điện trong khi chuyển đổi nguồn điện đến thành mức phân phối điện áp thấp cần thiết. Không giống như máy biến áp ngâm trong dầu, thiết kế loại khô sử dụng cách điện rắn và làm mát bằng không khí thay vì dầu cách điện, khiến chúng đặc biệt thích hợp cho việc lắp đặt trong nhà và các môi trường công nghiệp hoặc xây dựng được lựa chọn.

Cấu hình GUANGBIAN sử dụngĐầu vào điện áp đường dây 480Vvà cung cấpĐầu ra một pha 400V ba pha và 230V. Kết nối cuộn dây Delta-Star (Δ-Y) của nó cho phép phía thứ cấp cung cấp điểm trung tính để phân phối một pha trong khi hỗ trợ tải ba pha.

Với công suất định mức 150 kVA, máy biến áp có thể phục vụ hỗn hợp máy móc và tải điện phụ trợ khi nhu cầu thực tế của địa điểm, dòng điện khởi động, hệ số công suất, hệ số tải và vận hành đồng thời đã được tính toán chính xác.

Thông số kỹ thuật chính là gì?

Hiểu cấu hình điện trước khi mua máy biến áp là điều cần thiết vì điện áp, tần số, cách sắp xếp pha, lớp bảo vệ vỏ, vật liệu cuộn dây và phương pháp làm mát đều ảnh hưởng đến khả năng tương thích của hệ thống.

Cấu hình này đặc biệt thiết thực khi một nguồn điện cần hỗ trợ cả máy ba pha và thiết bị phụ trợ một pha. Tuy nhiên, dung lượng bảng tên không được coi là dấu hiệu cho thấy mọi thiết bị được kết nối có thể hoạt động đồng thời ở công suất định mức tối đa.

Máy biến áp này mang lại những ưu điểm gì?

Cách ly điện cho tải hạ lưu

Cách ly tách các mạch điện sơ cấp và thứ cấp thông qua khớp nối máy biến áp. Sự sắp xếp này có thể giúp thiết lập một hệ thống điện hạ nguồn được kiểm soát và rất hữu ích trong các ứng dụng mà cách ly điện là một phần của thiết kế phân phối tổng thể.

Phân phối linh hoạt 400V và 230V

Cấu hình thứ cấp Delta-Star cung cấp cả khả năng phân phối ba pha và một pha. Nguồn điện 400V ba pha có thể hỗ trợ các thiết bị như máy bơm, cần cẩu, máy hàn, máy trộn bê tông và các máy móc công nghiệp khác, trong khi nguồn điện 230V có thể phục vụ chiếu sáng, thiết bị văn phòng, dụng cụ cầm tay, máy điều hòa không khí và các phụ tải phụ.

Cuộn dây đồng đầy đủ

Máy biến áp sử dụng toàn bộ dây quấn bằng đồng. Đồng có điện trở suất tương đối thấp và dây dẫn bằng đồng được thiết kế phù hợp có thể giúp kiểm soát tổn thất cuộn dây. Hiệu suất nhiệt thực tế vẫn phụ thuộc vào kích thước dây dẫn, thiết kế máy biến áp, nhiệt độ môi trường, hệ thống cách điện, thông gió và điều kiện tải.

Quản lý làm mát tự động

Cảm biến nhiệt độ theo dõi tình trạng cuộn dây. Khi đạt đến nhiệt độ cài đặt sẵn, quạt tự động bắt đầu tăng khả năng tản nhiệt. Cách tiếp cận này hữu ích cho các ứng dụng có tải điện dao động hoặc nhiệt độ vận hành có thể tăng cao.

Bảo vệ MCCB tích hợp

Bộ ngắt mạch vỏ đúc được cung cấp ở phía đầu vào và đầu ra. Những cầu dao này có thể cung cấp khả năng cách ly và bảo vệ mạch bổ sung, trong khi xếp hạng cuối cùng của chúng phải được chọn theo kích thước cáp, tải kết nối, dòng điện dự kiến ​​và các yêu cầu phối hợp bảo vệ của dự án.

Nó có thể được sử dụng ở đâu?

Công suất 150 kVA phù hợp cho nhiều ứng dụng phân phối điện quy mô trung bình khi tải tính toán nằm trong giới hạn thiết kế của máy biến áp.

• Địa điểm xây dựng:Cung cấp điện tạm thời cho cần cẩu, máy trộn, máy bơm, thiết bị hàn, hệ thống chiếu sáng và văn phòng tại công trường.
• Cơ sở công nghiệp:Hỗ trợ máy móc sản xuất cùng với các tải điện một pha phụ trợ.
• Cơ sở thương mại:Cung cấp khả năng phân phối điện áp thấp biệt lập ở nơi mà thiết kế điện yêu cầu.
• Hệ thống điện tạm thời:Có thể được tích hợp vào các thỏa thuận phân phối điện theo dự án.
• Lắp đặt tải hỗn hợp:Hỗ trợ cả máy móc ba pha và thiết bị một pha 230V từ cùng một hệ thống thứ cấp.

Đối với các dự án xây dựng, cấu hình dự án Ả Rập Saudi do GUANGBIAN cung cấp cho thấy cách tích hợp vỏ thép không gỉ, kết nối Delta-Star, quạt làm mát tự động, cuộn dây đồng và MCCB bổ sung vào thiết kế máy biến áp dành riêng cho dự án.

Bạn nên chọn cấu hình phù hợp như thế nào?

Việc chọn máy biến áp nên bắt đầu từ hệ thống điện thay vì chỉ chọn mức kVA. Một đánh giá kỹ thuật hoàn chỉnh phải bao gồm các yếu tố sau:

1. Tính nhu cầu tối đa:Xác định tải vận hành thực tế thay vì chỉ thêm xếp hạng trên bảng tên của mọi thiết bị được kết nối.
2. Kiểm tra dòng điện khởi động động cơ:Động cơ, máy nén, máy bơm và các tải cảm ứng khác có thể yêu cầu dòng điện cao hơn đáng kể trong quá trình khởi động.
3. Xác nhận điện áp đầu vào:Xác minh rằng điện áp sơ cấp phù hợp với nguồn điện có sẵn.
4. Xác nhận yêu cầu đầu ra:Xác định xem dự án có yêu cầu kết hợp điện áp 400V ba pha, 230V một pha hay kết hợp điện áp khác hay không.
5. Xác minh tần số:Xác nhận xem cài đặt hoạt động ở tần số 50 Hz hay 60 Hz.
6. Xem xét điều kiện môi trường xung quanh:Nhiệt độ, thông gió, bụi, độ ẩm và vị trí lắp đặt ảnh hưởng đến các yêu cầu về nhiệt và vỏ bọc.
7. Xác định yêu cầu bảo vệ:Xếp hạng MCCB và bảo vệ hạ lưu phải được phối hợp với cáp và thiết bị được kết nối.
8. Xác nhận bố trí nối đất:Cấu hình trung tính và nối đất phải tuân theo thiết kế điện của dự án và các quy định hiện hành của địa phương.

Những cân nhắc này đặc biệt quan trọng vì máy biến áp có thể có kích thước phù hợp trong điều kiện vận hành bình thường nhưng vẫn gặp áp lực quá mức nếu nhiều động cơ dòng điện cao khởi động đồng thời.

Nó so sánh với các tùy chọn máy biến áp khác như thế nào?

Việc lựa chọn giữa loại khô và công nghệ ngâm trong dầu phải dựa trên môi trường lắp đặt, công suất, yêu cầu về điện áp, tiêu chuẩn áp dụng, yêu cầu làm mát, không gian sẵn có và thiết kế hệ thống điện tổng thể.

Nó được sản xuất và thử nghiệm như thế nào?

Đối với việc mua sắm máy biến áp theo dự án, chất lượng sản xuất chỉ là một phần của quy trình. Việc giải thích chính xác thông số kỹ thuật điện của khách hàng cũng quan trọng không kém.

QUẢNG BÌNH sản xuất cấu hình máy biến áp theo yêu cầu của dự án. Tùy thuộc vào ứng dụng, các thông số kỹ thuật như điện áp đầu vào và đầu ra, tần số, cách bố trí cuộn dây, thiết kế vỏ bọc, phương pháp làm mát và cấu hình bảo vệ có thể được điều chỉnh.

Quá trình sản xuất phải xác nhận các thông số điện chính trước khi bắt đầu sản xuất. Sau đó, thử nghiệm tại nhà máy có thể được thực hiện theo thông số kỹ thuật đã thống nhất và tiêu chuẩn áp dụng, có sẵn hồ sơ thử nghiệm và kiểm tra của bên thứ ba khi dự án yêu cầu.

Thông tin chính cần cung cấp khi yêu cầu báo giá

• Công suất kVA yêu cầu
• Điện áp sơ cấp và thứ cấp
• Tần số 50 Hz hoặc 60 Hz
• Yêu cầu một pha hoặc ba pha
• Ưu tiên vật liệu cuộn dây
• Cấu hình kết nối bắt buộc
• Điều kiện lắp đặt trong nhà hoặc ngoài trời
• Yêu cầu bảo vệ bao vây
• Yêu cầu làm mát
• MCCB hoặc các yêu cầu bảo vệ khác
• Loại tải và đặc tính khởi động động cơ
• Tiêu chuẩn điện địa phương áp dụng

Việc cung cấp những chi tiết này ở giai đoạn báo giá giúp nhà sản xuất xây dựng cấu hình máy biến áp phù hợp với dự án thực tế thay vì dựa vào một mẫu tiêu chuẩn chung chung.

Câu hỏi thường gặp

Điện áp đầu ra của máy biến áp này là gì?

Cấu hình này cung cấp đầu ra một pha 400V ba pha và 230V. Các kết hợp điện áp khác có thể được phát triển theo yêu cầu của dự án.

Tải 400V và 230V có thể hoạt động từ cùng một máy biến áp không?

Đúng. Kết nối Delta-Star cung cấp nguồn thứ cấp ba pha và điểm trung tính để phân phối một pha. Các tải được kết nối phải được cân bằng hợp lý và duy trì trong mức công suất định mức của máy biến áp.

Quạt làm mát tự động hoạt động như thế nào?

Cảm biến nhiệt độ theo dõi nhiệt độ cuộn dây. Khi đạt đến nhiệt độ đặt trước, hệ thống điều khiển sẽ kích hoạt quạt làm mát để tăng khả năng tản nhiệt. Nhiệt độ điều khiển thực tế phải tuân theo thiết kế nhiệt của máy biến áp.

Bảo vệ IP43 có nghĩa là gì?

IP43 biểu thị khả năng bảo vệ chống lại các vật thể rắn bên ngoài có kích thước lớn hơn 1 mm và bảo vệ chống phun nước trong các điều kiện thử nghiệm IPX3 hiện hành. Nó không nên được hiểu là hoàn toàn chống bụi hoặc chống thấm nước.

150 kVA có đủ cho một công trường không?

Nó phụ thuộc vào nhu cầu điện được tính toán của trang web. Dòng khởi động động cơ, thiết bị hàn, vận hành đồng thời, tải đỉnh tạm thời, hệ số công suất và hệ số tải đều phải được xem xét trước khi xác nhận công suất máy biến áp cần thiết.

Máy biến áp có thể được tùy chỉnh?

Đúng. Điện áp đầu vào và đầu ra, tần số, cấu hình kết nối, vỏ bọc, phương pháp làm mát, bố trí cuộn dây và cấu hình bảo vệ có thể được tùy chỉnh theo yêu cầu về điện của dự án.

Cần một giải pháp biến áp tùy chỉnh?

Việc chọn máy biến áp phù hợp cuối cùng là việc kết hợp công suất điện, chuyển đổi điện áp, cách ly, bảo vệ, làm mát và các điều kiện lắp đặt với môi trường vận hành thực tế. Với các thông số kỹ thuật điện có thể định cấu hình và hoạt động sản xuất theo định hướng dự án, GUANGBIAN có thể hỗ trợ khách hàng đang tìm kiếm giải pháp máy biến áp thiết thực cho các ứng dụng phân phối công nghiệp, xây dựng và điện áp thấp khác. Nếu bạn đang lập kế hoạch cho một dự án mới hoặc thay thế một đơn vị hiện có,liên hệ với chúng tôivới các yêu cầu về điện áp, công suất, tần số, loại tải và lắp đặt của bạn để thảo luận về cấu hình máy biến áp phù hợp và nhận báo giá dành riêng cho dự án.
