Máy biến áp cách ly loại khô 150KVA

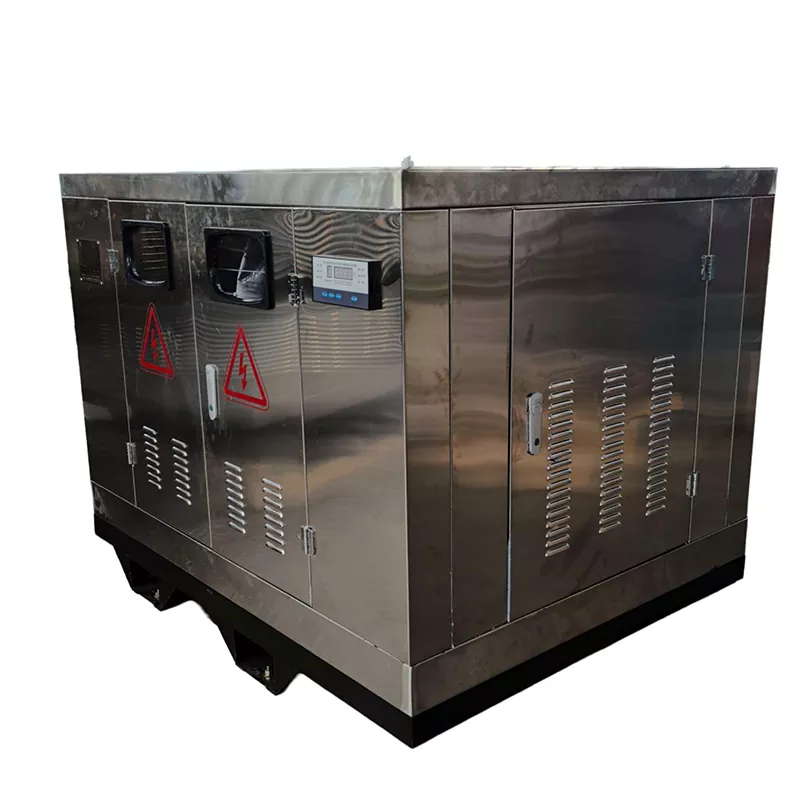

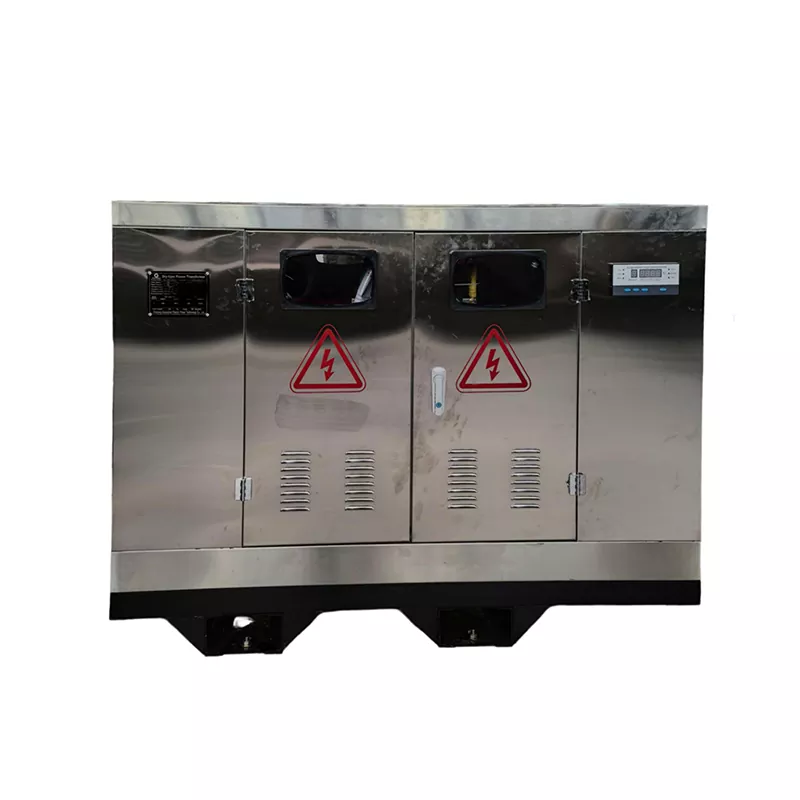

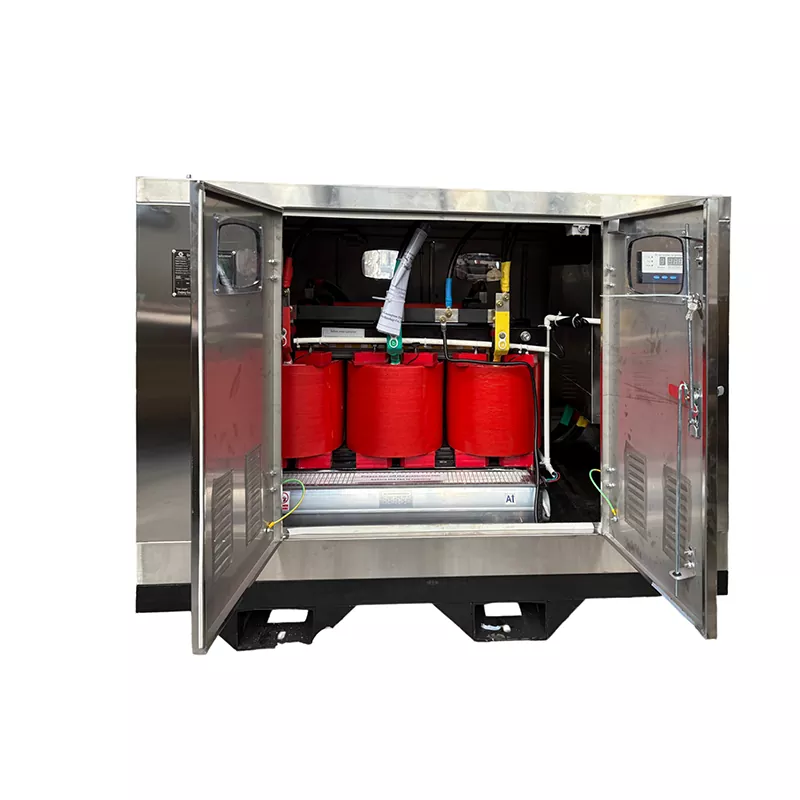

GUANGBIAN sản xuất Máy biến áp cách ly loại khô 150KVA này cho các ứng dụng yêu cầu cách ly điện và phân phối điện áp thấp. Thiết bị hiển thị ở đây được chế tạo cho một dự án xây dựng ở Ả Rập Saudi và được cấu hình với vỏ bằng thép không gỉ, mức bảo vệ IP43, cuộn dây hoàn toàn bằng đồng, kết nối Delta-Star (Δ-Y), quạt làm mát tự động và hai MCCB bổ sung.

Phía hạ áp cung cấp nguồn điện ba pha 400V và một pha 230V. Điều này cho phép cung cấp thiết bị xây dựng ba pha và tải phụ một pha từ cùng một máy biến áp, tùy thuộc vào tính toán tải của địa điểm và thiết kế phân phối điện.

Cấu hình cho tải 400V và 230V

Nguồn điện ba pha 400V có thể được sử dụng cho các thiết bị như cần cẩu, máy trộn bê tông, máy hàn, máy bơm và các máy móc ba pha khác. Nguồn điện 230V phù hợp cho chiếu sáng, thiết bị văn phòng, dụng cụ cầm tay, máy điều hòa không khí và các tải một pha khác.

Đối với một công trường xây dựng, việc sử dụng một máy biến áp cho cả hai loại tải có thể đơn giản hóa việc bố trí phân phối. Tuy nhiên, định mức 150 kVA không có nghĩa là mọi tải được kết nối có thể hoạt động đồng thời với toàn bộ công suất trên bảng tên. Việc lựa chọn máy biến áp nên xem xét nhu cầu tối đa của địa điểm, dòng khởi động động cơ, hệ số tải, hệ số công suất và tổ hợp tải dự kiến.

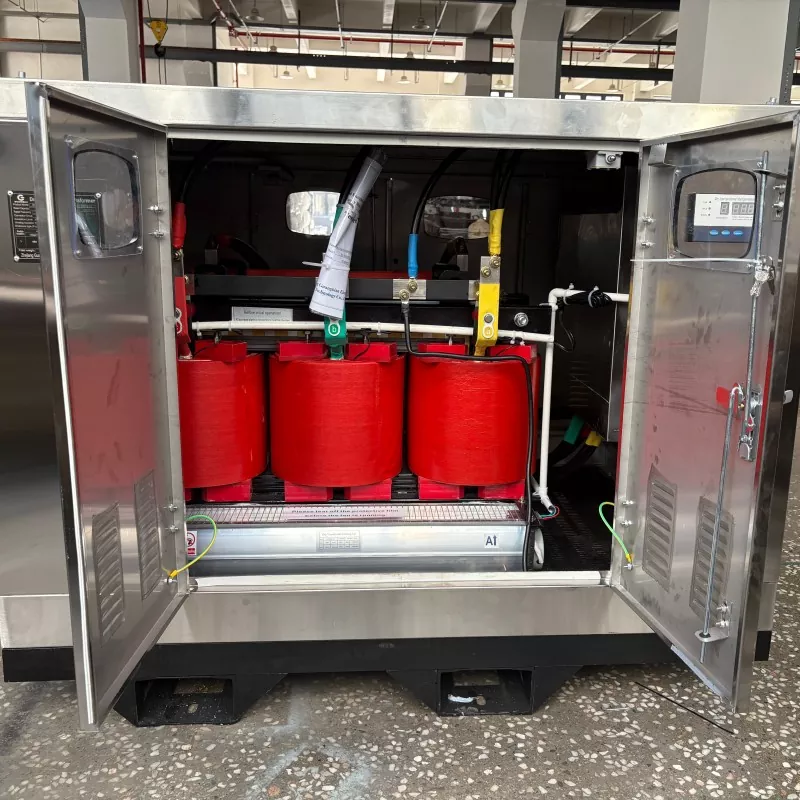

Máy biến áp sử dụng toàn bộ dây quấn bằng đồng. Đồng có điện trở suất thấp hơn nhôm, do đó tổn thất dây dẫn có thể được kiểm soát thông qua kích thước dây dẫn và thiết kế cuộn dây phù hợp. Đối với việc lắp đặt ở vùng có khí hậu nóng, vật liệu cuộn dây chỉ là một phần của thiết kế tản nhiệt; nhiệt độ môi trường xung quanh, hệ thống cách nhiệt, phương pháp thông gió, chất tải và làm mát cũng cần được xem xét.

Kết nối Delta-Star (Δ-Y) được sử dụng cho cuộn dây sơ cấp và thứ cấp. Phía điện áp thấp được nối hình sao cung cấp điểm trung tính cho nguồn điện một pha 230V, trong khi cuộn dây Delta cung cấp đường dẫn cho dòng điện hài gấp ba lần lưu thông trong cuộn dây. Việc bố trí nối đất trung tính phải tuân theo thiết kế điện của dự án và các yêu cầu hiện hành của địa phương.

Làm mát và bao vây

Cảm biến nhiệt độ được sử dụng để theo dõi nhiệt độ cuộn dây. Khi đạt đến nhiệt độ cài đặt trước, quạt làm mát tự động bắt đầu tăng khả năng tản nhiệt. Điều này rất hữu ích cho việc lắp đặt ở những nơi tải thay đổi trong quá trình vận hành hoặc ở những nơi có nhiệt độ môi trường tương đối cao.

Vỏ được làm từ thép không gỉ và có xếp hạng IP43. Theo IEC 60529, chữ số đầu tiên của IP43 biểu thị khả năng bảo vệ chống lại các vật thể rắn bên ngoài có kích thước lớn hơn 1 mm, trong khi chữ số thứ hai biểu thị khả năng bảo vệ chống lại tia nước trong các điều kiện được chỉ định cho IPX3. Đánh giá này cung cấp sự bảo vệ cho môi trường lắp đặt dự định nhưng không được hiểu là hoàn toàn kín bụi hoặc chống thấm nước.

Đối với các công trường xây dựng ngoài trời hoặc lộ thiên một phần, việc lắp đặt vẫn phải cung cấp sự bảo vệ thích hợp khỏi mưa lớn trực tiếp, nước đọng, tích tụ bụi quá mức và các điều kiện khác ngoài mức bảo vệ được chỉ định của vỏ bọc.

Chi tiết kỹ thuật và lựa chọn dự án

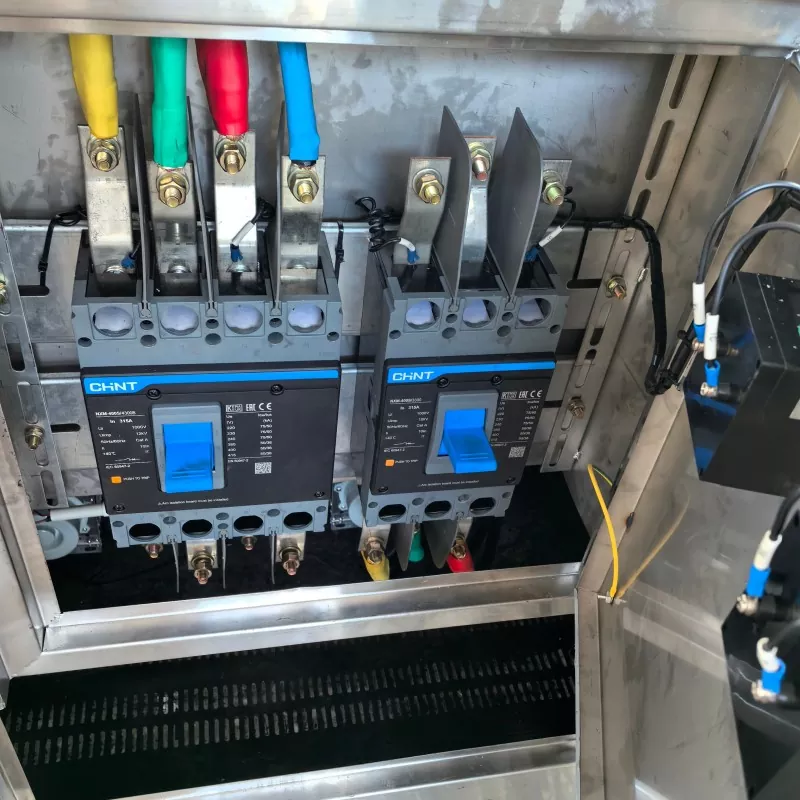

Hai MCCB bổ sung cung cấp khả năng bảo vệ và cách ly mạch hạ lưu riêng biệt. Xếp hạng của chúng phải được chọn theo thiết bị được kết nối, kích thước cáp, dòng điện dự kiến ​​và các yêu cầu phối hợp bảo vệ. Chúng đặc biệt hữu ích khi cần kết nối các nhóm tải xây dựng khác nhau với máy biến áp.

Trước khi sản xuất, phải xác nhận điện áp đầu vào, điện áp đầu ra, tần số, cấu hình pha, loại tải, nhiệt độ môi trường, yêu cầu về vỏ bọc, bố trí nối đất và tiêu chuẩn điện hiện hành. Thiết bị dẫn động bằng động cơ cũng cần được xác định vì dòng điện khởi động có thể ảnh hưởng đến kích thước máy biến áp ngay cả khi tải chạy bình thường nằm trong khoảng 150 kVA.

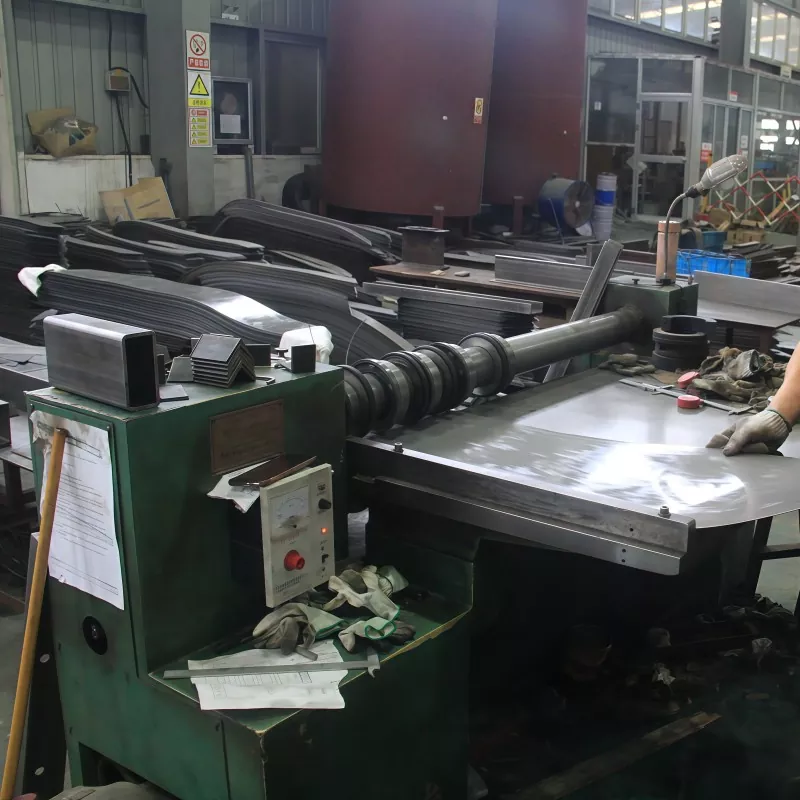

Sản xuất, thử nghiệm và tùy chỉnh

GUANGBIAN sản xuất Máy biến áp cách ly loại khô 150KVA theo thông số kỹ thuật điện của từng dự án. Đối với cấu hình này, các yêu cầu chính bao gồm công suất 150 kVA, phân phối thứ cấp 400V/230V, cuộn dây đồng, kết nối Delta-Star, vỏ IP43, quạt làm mát tự động và MCCB bổ sung.

Các thông số kỹ thuật khác có thể được thay đổi khi được yêu cầu, bao gồm điện áp đầu vào và đầu ra, tần số, cách bố trí cuộn dây, thiết kế vỏ bọc, phương pháp làm mát và cấu hình bảo vệ. Thiết kế cuối cùng dựa trên hệ thống điện và điều kiện lắp đặt thay vì sử dụng cùng một cấu hình cho mọi dự án.

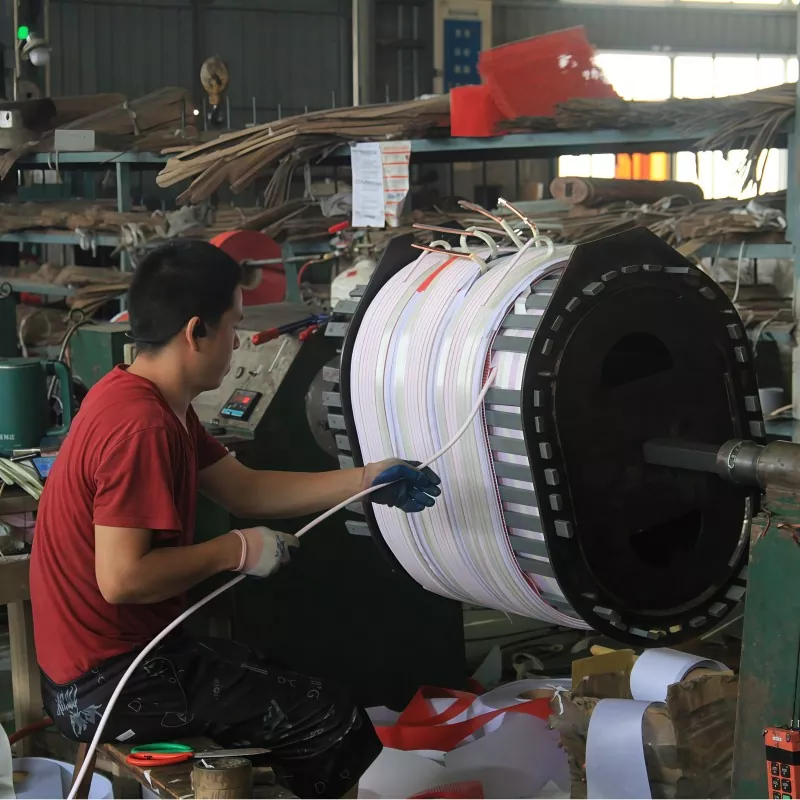

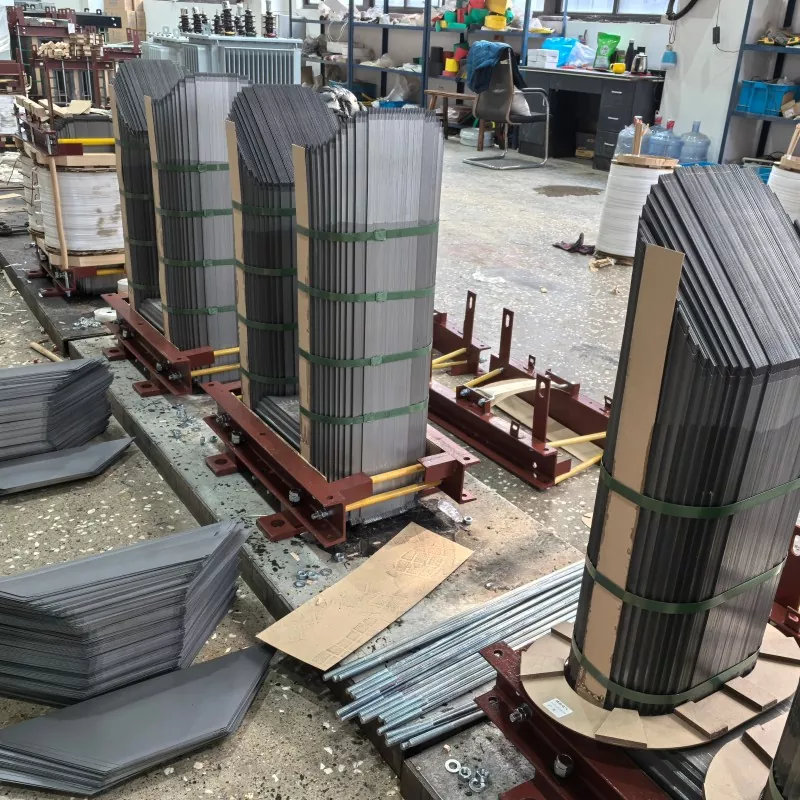

Thử nghiệm tại nhà máy được thực hiện theo thông số kỹ thuật đã thỏa thuận và tiêu chuẩn áp dụng. Hồ sơ kiểm tra và kiểm tra của bên thứ ba có thể được sắp xếp khi dự án yêu cầu.

Câu hỏi thường gặp

Điện áp đầu ra của máy biến áp này là gì?

Cấu hình này cung cấp đầu ra một pha 400V ba pha và 230V. Các kết hợp điện áp khác có thể được sản xuất theo yêu cầu của dự án.

Tải 400V và 230V có thể được cung cấp bởi cùng một máy biến áp không?

Đúng. Kết nối Delta-Star cung cấp nguồn thứ cấp ba pha và điểm trung tính để phân phối một pha. Các tải được kết nối phải được phân phối hợp lý và duy trì trong công suất định mức của máy biến áp.

Quạt làm mát được điều khiển như thế nào?

Cảm biến nhiệt độ cuộn dây theo dõi nhiệt độ hoạt động. Khi đạt đến nhiệt độ đặt trước, hệ thống điều khiển sẽ khởi động quạt làm mát. Nhiệt độ điều khiển được đặt theo thiết kế nhiệt của máy biến áp.

IP43 có nghĩa là gì?

IP43 biểu thị khả năng bảo vệ chống lại các vật rắn bên ngoài có kích thước lớn hơn 1 mm và bảo vệ chống phun nước trong điều kiện thử nghiệm IPX3. Nó không phải là một vỏ bọc chống bụi hoặc chống nước hoàn toàn.

150 kVA có phù hợp cho công trường xây dựng không?

Nó phụ thuộc vào tải thực tế. Việc tính toán phải bao gồm dòng điện làm việc bình thường cũng như dòng điện khởi động động cơ, tải hàn, vận hành đồng thời và các tải đỉnh tạm thời khác. Công suất máy biến áp phải được xác nhận dựa trên lịch trình phụ tải của dự án thay vì chỉ dựa vào số lượng máy được kết nối.

Máy biến áp có thể được chế tạo theo các thông số kỹ thuật khác không?

Đúng. Các yêu cầu về điện áp, tần số, cấu hình kết nối, vỏ bọc, làm mát và bảo vệ đầu vào và đầu ra có thể được chỉ định theo dự án. Thông số kỹ thuật điện hoàn chỉnh phải được xác nhận trước khi sản xuất.
