Máy biến áp gắn trên cột 75KVA cải thiện việc phân phối điện như thế nào?

Tóm tắt bài viết

Việc lựa chọn máy biến áp phân phối phù hợp đòi hỏi nhiều điều hơn là việc chọn một con số như 75KVA. Máy biến áp phải phù hợp với điện áp sơ cấp, điện áp thứ cấp, cấu hình pha, tải dự kiến, điều kiện môi trường, yêu cầu bảo vệ, kết cấu lắp đặt và các tiêu chuẩn điện hiện hành. Máy biến áp gắn cực 75KVA được lựa chọn phù hợp có thể cung cấp giải pháp hiệu quả và thiết thực trong đó năng lượng điện cần được chuyển đổi gần điểm tiêu thụ.

Trong bài viết này, chúng tôi xem xét cách thức hoạt động của một thiết bị 75KVA, tại sao cấu hình gắn trên cột nhỏ gọn của nó lại hữu ích, vật liệu lõi và cuộn dây của nó ảnh hưởng như thế nào đến hiệu suất, ý nghĩa của các thông số kỹ thuật về hiệu quả và cách các kỹ sư dự án có thể tránh các lỗi lắp đặt và kích thước thông thường. Chúng tôi cũng giải thích cách Quảng Đông tiếp cận việc sản xuất và tùy chỉnh cho các mạng lưới phân phối khác nhau.

Mục lục

1. Tìm Hiểu Máy Biến Áp Gắn Cực 75KVA
2. Máy biến áp gắn cực 75KVA hoạt động như thế nào
3. Cấu hình công suất và pha
4. Lựa chọn điện áp sơ cấp và thứ cấp
5. Lõi, cuộn dây, cách nhiệt và làm mát
6. Các thông số hiệu suất quan trọng
7. Nơi sử dụng máy biến áp gắn cực 75KVA
8. Cách chọn máy biến áp phù hợp
9. Những cân nhắc về lắp đặt và bảo trì
10. Quảng Châu hỗ trợ các dự án máy biến áp như thế nào
11. Câu hỏi thường gặp
12. Phần kết luận

Đề cương bài viết

• Xác định mục đích và cấu tạo của máy biến áp phân phối 75KVA.
• Giải thích quá trình biến đổi điện từ cơ bản.
• Thảo luận về khả năng tương thích về công suất, pha và điện áp.
• Kiểm tra các vật liệu và phương pháp làm mát ảnh hưởng đến độ tin cậy vận hành.
• Giải thích tổn hao không tải, tổn hao có tải, trở kháng và dòng điện kích thích.
• Xác định các ứng dụng phù hợp và yêu cầu chung của dự án.
• Cung cấp danh sách kiểm tra lựa chọn và bảo trì thực tế.
• Trả lời các câu hỏi chung về mua sắm và kỹ thuật.

Tìm Hiểu Máy Biến Áp Gắn Cực 75KVA

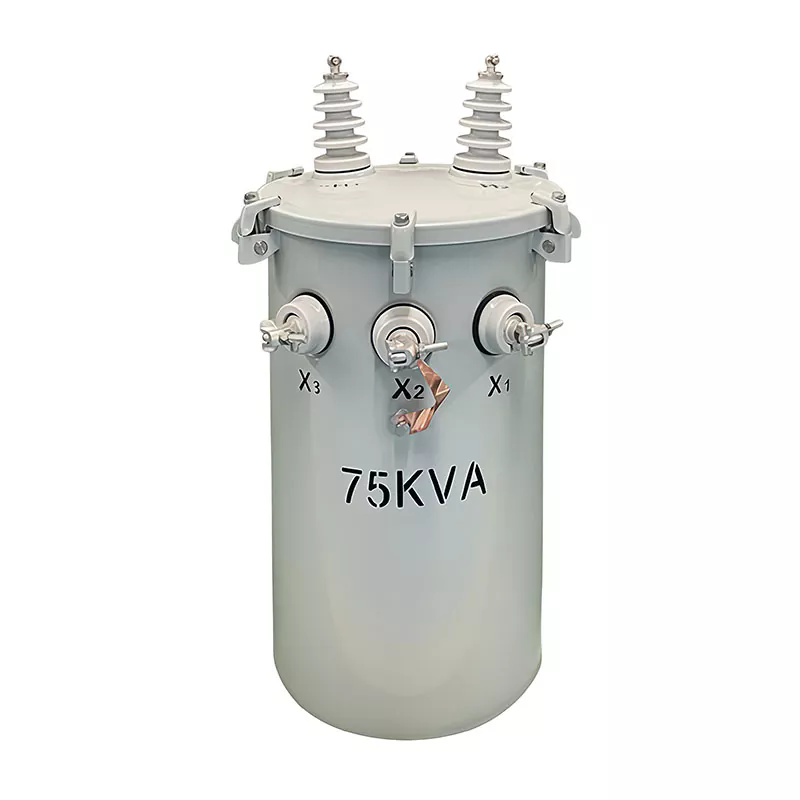

Máy biến áp gắn cực 75KVA là máy biến áp phân phối nhằm giảm điện áp trung thế xuống điện áp thấp hơn phù hợp cho người dùng cuối. Không giống như máy biến áp trạm biến áp lớn được lắp đặt trên nền móng, thiết bị gắn trên cột được đặt trên cột điện hoặc cấu trúc phân phối trên cao phù hợp. Sự sắp xếp này đặt máy biến áp gần với tải điện đồng thời giảm thiểu yêu cầu về đất đai.

Thuật ngữ75KVAmô tả công suất biểu kiến ​​của máy biến áp. KVA, hay kilovolt-ampe, đại diện cho sự kết hợp giữa điện áp và dòng điện mà máy biến áp được thiết kế để xử lý. Nó không nên được hiểu là khuyến nghị vận hành thiết bị liên tục ở mức tối đa trong mọi điều kiện.

Trong quy hoạch phân phối thực tế, các kỹ sư thường xem xét nhu cầu dự kiến, tính đa dạng của tải, khả năng mở rộng trong tương lai, nhiệt độ môi trường, sóng hài và điều kiện vận hành trước khi xác định liệu 75KVA có cung cấp đủ công suất hay không. Đánh giá tải phù hợp là cần thiết vì cả tình trạng quá tải kéo dài và kích thước quá khổ không cần thiết đều có thể làm tăng chi phí vòng đời.

Guanbian sản xuất các giải pháp Máy biến áp gắn trên cột 75KVA cho các yêu cầu phân phối khác nhau, bao gồm cả cấu hình điện áp tùy chỉnh cho thị trường quốc tế. Sản phẩm được thiết kế để phân phối điện ngoài trời và có thể được điều chỉnh theo hệ thống điện và thông số kỹ thuật của dự án.

Máy biến áp gắn cực 75KVA hoạt động như thế nào

Nguyên lý hoạt động dựa trên cảm ứng điện từ. Năng lượng điện đi vào cuộn sơ cấp của máy biến áp ở điện áp phân phối cao hơn. Dòng điện xoay chiều tạo ra từ thông thay đổi bên trong lõi máy biến áp. Từ thông này tạo ra điện áp ở cuộn thứ cấp.

Tỷ số giữa cuộn sơ cấp và cuộn thứ cấp quyết định tỷ số biến đổi điện áp. Nếu điện áp sơ cấp cao hơn đáng kể so với điện áp thứ cấp, máy biến áp sẽ giảm điện áp đồng thời tăng dòng điện khả dụng theo mối quan hệ nguồn điện và tổn thất máy biến áp thông thường.

Trình tự vận hành đơn giản có thể được hiểu như sau:

1. Dòng điện trung thế đi vào cuộn sơ cấp.
2. Dòng điện xoay chiều tạo ra từ thông trong lõi.
3. Từ thông tạo ra điện áp ở cuộn thứ cấp.
4. Cuộn dây thứ cấp cung cấp năng lượng điện có điện áp thấp hơn.
5. Dầu máy biến áp truyền nhiệt ra khỏi các bộ phận hoạt động.
6. Các bộ phận bảo vệ và giám sát giúp hỗ trợ vận hành an toàn.

Vì máy biến áp được lắp đặt ngoài trời nên vỏ bọc, hệ thống cách điện, lớp bịt kín, khả năng chống ăn mòn và bảo vệ thời tiết là những bộ phận quan trọng đảm bảo hiệu suất lâu dài. Một thiết kế điện đúng kỹ thuật vẫn yêu cầu bảo vệ cơ khí và môi trường phù hợp.

Cấu hình công suất và pha

Công suất là một trong những thông số kỹ thuật đầu tiên mà người mua nên xác minh nhưng nó phải luôn được đánh giá cùng với cấu hình pha. Máy biến áp 75KVA một pha phù hợp với một số hệ thống phân phối dân dụng, chiếu sáng và thương mại nhỏ nhất định, trong khi thiết bị ba pha thường được chọn khi mạng yêu cầu tải ba pha hoặc nguồn điện công nghiệp.

Một sai lầm quan trọng là cho rằng mọi máy biến áp 75KVA đều có đặc tính điện giống nhau. Xếp hạng KVA chỉ xác định công suất. Điện áp, pha, tần số, cấu hình kết nối, trở kháng, mức cách điện và các tiêu chuẩn áp dụng cũng phải được xác định.

Lựa chọn điện áp sơ cấp và thứ cấp

Khả năng tương thích điện áp là rất quan trọng khi mua máy biến áp gắn trên cột. Ví dụ, một cấu hình được thiết kế cho một điện áp tiện ích không thể được kết nối đơn giản với một mạng khác mà không xác nhận rằng hệ thống cách điện, bố trí cuộn dây, phụ kiện và thông số định mức của nó là phù hợp.

Cấu hình 75KVA tiêu biểu của Quảng Đông sử dụng cách bố trí điện áp sơ cấp là 4160 Grd Y / 2400V và đầu ra thứ cấp là 120/240V. Các giá trị này dành riêng cho ứng dụng và không được coi là thông số kỹ thuật chung cho mọi máy biến áp 75KVA.

Vị trí chạm cũng có thể quan trọng khi điện áp đầu vào thay đổi. Cấu hình vòi được chọn phù hợp cho phép các kỹ sư bù các điều kiện điện áp cung cấp nhất định trong khi vẫn duy trì điện áp thứ cấp phù hợp. Phạm vi vòi chính xác phải luôn được xác nhận theo thông số kỹ thuật của dự án trước khi đặt hàng.

Lõi, cuộn dây, cách nhiệt và làm mát

Hiệu suất và tuổi thọ của máy biến áp phụ thuộc rất nhiều vào vật liệu hoạt động và chất lượng chế tạo. Lõi cung cấp đường dẫn từ, trong khi cuộn dây truyền năng lượng điện giữa phía điện áp cao và điện áp thấp.

Cấu hình 75KVA tham chiếu của Guanbian sử dụng cuộn dây đồng và thép silicon định hướng dạng hạt làm lõi. Đồng có tính dẫn điện cao và được sử dụng rộng rãi ở những nơi quan trọng là truyền dòng điện hiệu quả và hiệu suất nhiệt. Thép điện định hướng dạng hạt giúp giảm tổn thất từ ​​tính khi được xử lý và lắp ráp đúng cách.

Thiết bị sử dụng thiết kế ngâm trong dầu với hệ thống làm mát ONAN, nghĩa là Oil Natural, Air Natural. Dầu máy biến áp tuần hoàn tự nhiên vì nó hấp thụ nhiệt từ lõi và cuộn dây. Nhiệt sau đó được truyền qua bề mặt bể tới không khí xung quanh. Việc không có máy bơm hoặc quạt cưỡng bức có thể đơn giản hóa hệ thống làm mát và giảm số lượng bộ phận phụ trợ.

Tuy nhiên, thiết bị ngâm trong dầu đòi hỏi phải chú ý cẩn thận đến tính toàn vẹn của bể, độ kín, ống lót, tình trạng dầu và bảo vệ môi trường. Kiểm tra thường xuyên giúp xác định các kết nối rò rỉ, ăn mòn, quá nhiệt hoặc xuống cấp trước khi những sự cố này trở thành hỏng hóc lớn.

Các thông số hiệu suất quan trọng

Bảng dữ liệu máy biến áp chứa một số giá trị ảnh hưởng trực tiếp đến hiệu suất vận hành. Việc hiểu rõ những con số này giúp đội ngũ thu mua so sánh sản phẩm chính xác hơn thay vì chỉ tập trung vào giá mua.

Tổn thất thấp hơn có thể góp phần mang lại hiệu quả vòng đời tốt hơn, đặc biệt đối với các máy biến áp duy trì được năng lượng trong thời gian dài. Đây là lý do tại sao tổn hao không tải đáng được quan tâm ngay cả khi tải kết nối thay đổi đáng kể trong ngày.

Trở kháng cũng quan trọng không kém đối với thiết kế hệ thống. Nó ảnh hưởng đến sự sụt giảm điện áp khi tải và dòng điện có sẵn khi có sự cố. Do đó, các kỹ sư bảo vệ nên sử dụng giá trị trở kháng đã được xác minh của nhà sản xuất khi phối hợp các thiết bị bảo vệ đầu nguồn và hạ nguồn.

Nơi sử dụng máy biến áp gắn cực 75KVA

Công suất 75KVA có thể phù hợp với nhiều yêu cầu phân phối nhỏ hơn. Việc lắp đặt trên cao nhỏ gọn khiến nó đặc biệt hữu ích khi có sẵn đất đai, chi phí lắp đặt và khoảng cách gần với tải là những cân nhắc quan trọng.

• Cộng đồng dân cư:cung cấp điện hạ thế cho các nhóm hộ gia đình có nhu cầu tính toán phù hợp.
• Điện khí hóa nông thôn:hỗ trợ tiếp cận điện ở những khu vực mà phân phối trên không vẫn còn thực tế.
• Chiếu sáng đường phố và khu vực:cung cấp phân phối điện áp thấp cục bộ cho mạng lưới chiếu sáng.
• Cơ sở thương mại nhỏ:phục vụ các cửa hàng, văn phòng, tòa nhà dịch vụ và các tải điện vừa phải khác.
• Trường học và công trình công cộng:cung cấp khả năng phân phối cục bộ trong đó đặc tính tải phù hợp với công suất của máy biến áp.
• Ứng dụng công nghiệp nhỏ:hỗ trợ tải công nghiệp phụ trợ phù hợp hoặc nhu cầu thấp.
• Các dự án cơ sở hạ tầng:cung cấp chuyển đổi năng lượng cục bộ cho các dự án công cộng và tiện ích được lựa chọn.

Ứng dụng phù hợp nhất phụ thuộc vào tính toán tải thực tế. Không nên chọn máy biến áp chỉ vì 75KVA có vẻ gần với mức tiêu thụ dự kiến. Dòng khởi động, tải động cơ, nhu cầu theo mùa, hệ số công suất, khả năng mở rộng trong tương lai và tính đa dạng của tải đều cần được xem xét.

Cách chọn máy biến áp phù hợp

Việc chọn đúng Máy biến áp gắn trên cột 75KVA bắt đầu bằng việc xác định môi trường điện hoàn chỉnh. Danh sách kiểm tra sau đây có thể giúp người mua tránh được những thông số kỹ thuật không khớp gây tốn kém.

1. Tính toán tải dự kiến.Xác định nhu cầu bình thường, nhu cầu cao nhất, yêu cầu khởi động động cơ và khả năng mở rộng trong tương lai.
2. Xác nhận điện áp sơ cấp.Ghép máy biến áp với mạng lưới phân phối tiện ích.
3. Xác nhận điện áp thứ cấp.Đảm bảo đầu ra khớp với thiết bị được kết nối và hệ thống điện cục bộ.
4. Chọn cấu hình pha chính xác.Hệ thống một pha và ba pha có các yêu cầu ứng dụng khác nhau.
5. Kiểm tra tần số.Xác minh rằng máy biến áp được thiết kế cho tần số mạng.
6. Xem xét trở kháng.Xác nhận tính tương thích với tính toán dòng điện sự cố và phối hợp bảo vệ.
7. Xem xét các yêu cầu cách nhiệt.Xem xét điện áp hệ thống và điều kiện môi trường.
8. Hãy xem xét môi trường cài đặt.Nhiệt độ, độ ẩm, độ cao, gió, tiếp xúc với muối, bụi và ăn mòn có thể ảnh hưởng đến các yêu cầu thiết kế.
9. Kiểm tra các tiêu chuẩn áp dụng.Đảm bảo tài liệu và thử nghiệm máy biến áp đáp ứng các yêu cầu của thị trường đích.
10. Thảo luận về tùy biến trước khi sản xuất.Nhà sản xuất nên xác nhận các thông số kỹ thuật thay vì dựa vào các giả định.

Những cân nhắc về lắp đặt và bảo trì

Việc lắp đặt đúng là điều cần thiết để máy biến áp vận hành đáng tin cậy. Thiết bị gắn trên cột phải được đỡ bằng kết cấu phù hợp có khả năng chịu được trọng lượng cơ học và lực môi trường. Khoảng cách điện, nối đất, kết nối dây dẫn, thiết bị bảo vệ và lối vào để bảo trì cũng phải được xem xét theo các yêu cầu hiện hành của địa phương.

Trước khi cấp điện, kỹ thuật viên nên xác minh thông tin trên bảng tên, kết nối, nối đất, tình trạng cách điện, ốc vít cơ khí, ống lót và các bộ phận bảo vệ. Quy trình kiểm tra phải tuân theo đặc điểm kỹ thuật của dự án và các tiêu chuẩn hiện hành.

Sau khi vận hành, việc kiểm tra định kỳ có thể giúp phát hiện các vấn đề đang phát triển. Nhân viên bảo trì cần đặc biệt chú ý đến:

• Rò rỉ dầu hoặc thay đổi mức dầu bất thường
• Ăn mòn trên bể, phụ kiện hoặc phần cứng lắp đặt
• Ống lót bị hư hỏng hoặc bị ô nhiễm
• Kết nối điện lỏng lẻo
• Nhiệt độ tăng bất thường
• Tiếng ồn hoặc độ rung bất thường
• Dấu hiệu quá nóng hoặc đổi màu
• Tình trạng kết nối nối đất
• Hư hỏng do thời tiết khắc nghiệt hoặc tác động bên ngoài

Máy biến áp ngâm trong dầu cần đặc biệt chú ý đến việc kiểm soát rò rỉ. Không nên bỏ qua một rò rỉ nhỏ vì nó có thể cho thấy sự hư hỏng của vòng đệm, ống lót, mối hàn, miếng đệm hoặc thành phần bể chứa. Việc điều tra kịp thời có thể làm giảm nguy cơ hư hỏng thiết bị, gián đoạn dịch vụ và các vấn đề về môi trường.

Quảng Châu hỗ trợ các dự án máy biến áp như thế nào

Tính nhất quán trong sản xuất đặc biệt quan trọng đối với máy biến áp phân phối vì những sai lệch nhỏ trong cuộn dây, cụm lõi, cách điện, bịt kín hoặc thử nghiệm có thể ảnh hưởng đến hiệu suất lâu dài tại hiện trường. Quảng Biên áp dụng quy trình sản xuất nhiều giai đoạn cho giải pháp Máy biến áp gắn trên cột 75KVA.

Quy trình sản xuất bao gồm xử lý lõi, sản xuất cuộn dây, chế tạo và hàn bể chứa, sấy chân không, lắp ráp, đổ đầy và hàn kín dầu, kiểm tra điện, kiểm tra lần cuối và đóng gói. Mỗi giai đoạn đề cập đến một khía cạnh khác nhau của độ tin cậy của máy biến áp.

Quảng Biên cũng cung cấp các giải pháp máy biến áp tùy chỉnh cho các thị trường và hệ thống phân phối khác nhau. Đối với các dự án yêu cầu cấu hình điện áp, bố trí pha, tiêu chuẩn, phụ kiện hoặc tài liệu cụ thể, các yêu cầu kỹ thuật phải được xác nhận trước khi bắt đầu sản xuất.

Câu hỏi thường gặp

75KVA có ý nghĩa gì trên máy biến áp?

75KVA là mức công suất biểu kiến ​​của máy biến áp. Nó mô tả công suất điện của máy biến áp hơn là lượng năng lượng mà nó sẽ luôn tiêu thụ. Tải hoạt động thực tế phụ thuộc vào thiết bị được kết nối, hệ số công suất, cấu hình tải và điều kiện hệ thống.

Máy biến áp 75KVA có phù hợp để phân phối điện dân dụng không?

Nó có thể phù hợp để phân phối dân dụng khi nhu cầu tính toán phù hợp với công suất và cấu hình điện của máy biến áp. Các kỹ sư nên xem xét số lượng người tiêu dùng, nhu cầu cao nhất, tính đa dạng, tải động cơ, thiết bị sưởi ấm và làm mát cũng như tiềm năng tăng trưởng trong tương lai.

Máy biến áp gắn cực 75KVA có thể cung cấp điện áp thứ cấp nào?

Điện áp thứ cấp không được xác định chỉ bằng định mức 75KVA. Nó phải được chỉ định theo hệ thống điện đích. Cấu hình tiêu biểu của Quảng Bình cung cấp đầu ra thứ cấp 120/240V, nhưng các cấu hình điện áp khác có thể được yêu cầu cho các thị trường khác nhau.

Tại sao đồng được sử dụng làm cuộn dây máy biến áp?

Đồng cung cấp độ dẫn điện cao và hiệu suất nhiệt tốt. Những đặc tính này làm cho nó trở thành vật liệu cuộn dây được sử dụng rộng rãi cho máy biến áp phân phối, nơi việc truyền dòng điện đáng tin cậy và vận hành hiệu quả là rất quan trọng.

Làm mát ONAN là gì?

ONAN có nghĩa là Dầu tự nhiên, Không khí tự nhiên. Dầu máy biến áp tuần hoàn tự nhiên vì nó hấp thụ nhiệt từ lõi và cuộn dây, đồng thời nhiệt được truyền từ thùng máy biến áp ra không khí xung quanh mà không cần bơm hoặc quạt cưỡng bức.

Cần kiểm tra những gì trước khi mua máy biến áp 75KVA?

Người mua nên xác nhận công suất định mức, pha, điện áp sơ cấp, điện áp thứ cấp, tần số, trở kháng, yêu cầu cách điện, phương pháp làm mát, môi trường lắp đặt, tiêu chuẩn áp dụng, phụ kiện, yêu cầu kiểm tra và tài liệu giao hàng.

Guanbian có thể tùy chỉnh Máy biến áp gắn cực 75KVA không?

Guanbian có thể cung cấp các giải pháp máy biến áp tùy chỉnh dựa trên yêu cầu của dự án. Khách hàng nên cung cấp thông số kỹ thuật điện chi tiết và yêu cầu của thị trường đích để nhóm kỹ thuật có thể xác định cấu hình phù hợp.

Làm thế nào có thể cải thiện tuổi thọ của máy biến áp gắn trên cột?

Kích thước phù hợp, lắp đặt chính xác, bảo vệ phù hợp, tải phù hợp, kiểm tra thường xuyên, nối đất hiệu quả và chú ý kịp thời đến nhiệt độ bất thường, tiếng ồn, rò rỉ dầu hoặc các điều kiện điện đều có thể góp phần đảm bảo hoạt động lâu dài đáng tin cậy.

Phần kết luận

Máy biến áp gắn trên cột 75KVA có thể là giải pháp hiệu quả để phân phối điện từ trung áp đến hạ áp cục bộ khi các thông số kỹ thuật về điện và cơ của nó phù hợp chính xác với dự án. Việc lắp đặt trên cao có thể giảm yêu cầu về đất đai, trong khi hệ thống làm mát ONAN ngâm trong dầu cung cấp cách tiếp cận đơn giản để quản lý nhiệt cho các ứng dụng ngoài trời.

Tuy nhiên, chỉ riêng năng lực sẽ không bao giờ quyết định được quyết định mua hàng. Điện áp sơ cấp và thứ cấp, cấu hình pha, tần số, trở kháng, tổn thất, cách điện, điều kiện môi trường, cấu trúc lắp đặt, bảo vệ và các tiêu chuẩn áp dụng đều ảnh hưởng đến việc máy biến áp có hoạt động đáng tin cậy ở hiện trường hay không.

Quảng Đôngkết hợp kinh nghiệm sản xuất máy biến áp với các giải pháp sản phẩm tùy chỉnh cho các mạng lưới phân phối khác nhau và các ứng dụng quốc tế. Từ sản xuất lõi và cuộn dây đến chế tạo thùng chứa, sấy khô, đổ dầu, thử nghiệm điện và kiểm tra lần cuối, mỗi giai đoạn đều góp phần nâng cao độ tin cậy của máy biến áp thành phẩm.
