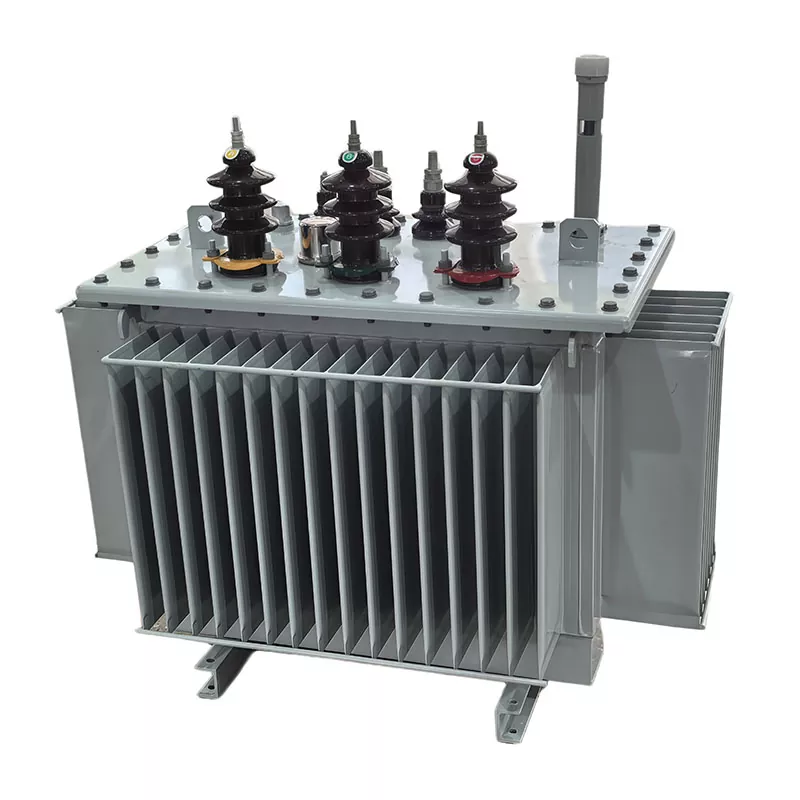

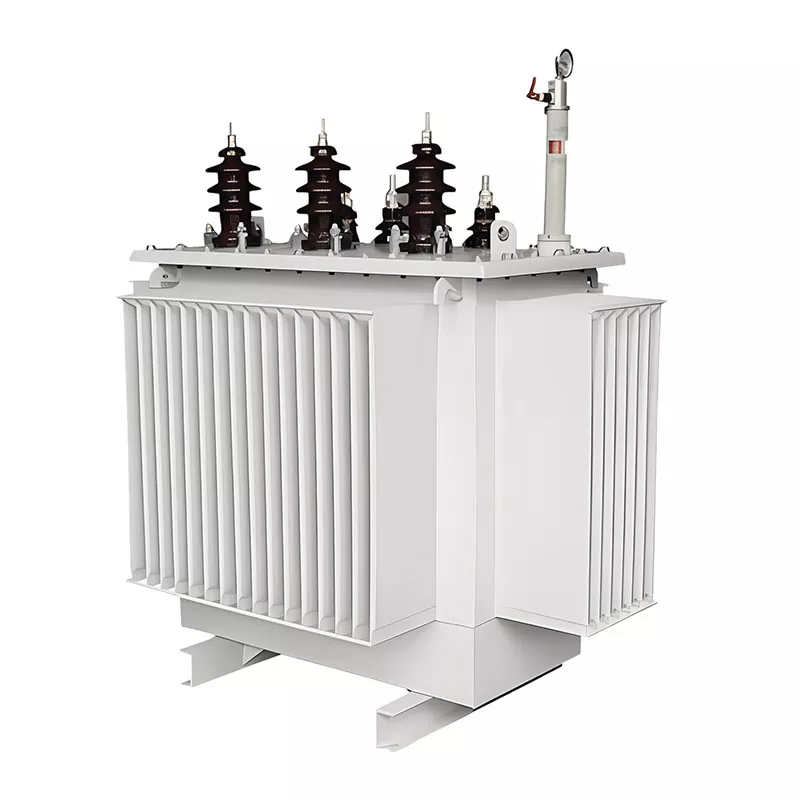

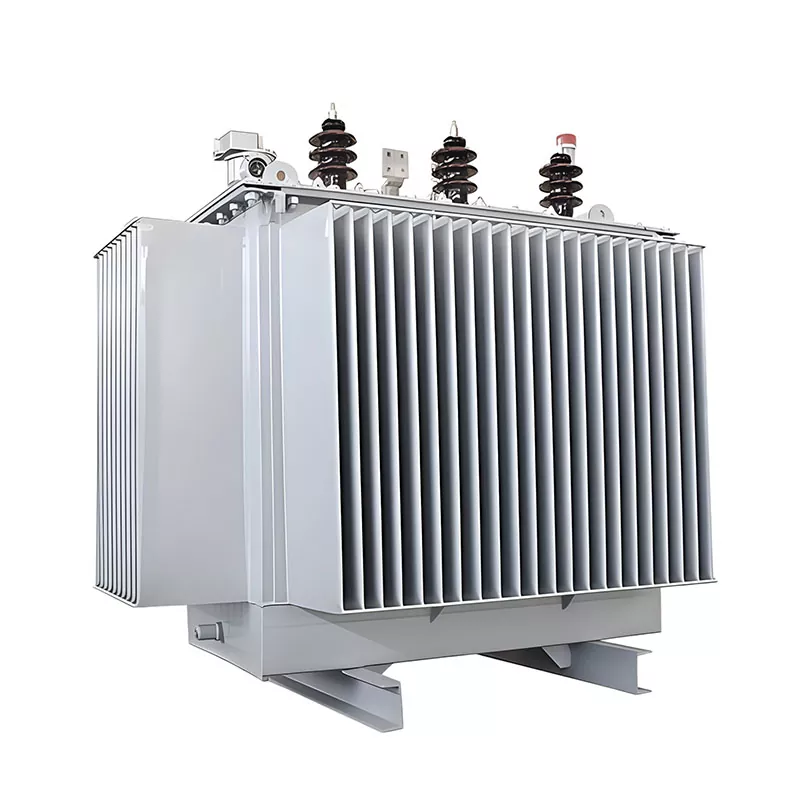

Máy biến áp ngâm dầu thay thế

Máy biến áp ngâm dầu thay thế là loại máy biến áp điện chứa đầy dầu được thiết kế đặc biệt để thay thế máy biến áp hiện có trong hệ thống phân phối điện đang vận hành, thường là do thiết bị cũ, hỏng hóc, hạn chế công suất hoặc yêu cầu nâng cấp hiệu suất.

Không giống như các máy biến áp được sử dụng trong hệ thống lắp đặt mới, máy biến áp thay thế được thiết kế tập trung mạnh vào khả năng tương thích hệ thống, khả năng thay thế vật lý và tích hợp liền mạch với cơ sở hạ tầng điện hiện có.

Định nghĩa kỹ thuật

Từ góc độ kỹ thuật điện, Máy biến áp ngâm dầu thay thế có thể được định nghĩa là:

Máy biến áp điện được thiết kế hoặc tối ưu hóa theo các điều kiện mạng hiện tại—chẳng hạn như mức điện áp, nhóm vectơ, kích thước lắp đặt và đặc tính tải—để nó có thể thay thế trực tiếp máy biến áp ngâm trong dầu đang hoạt động mà không cần sửa đổi lớn đối với hệ thống ban đầu.

Đặc tính kỹ thuật chính

Máy biến áp ngâm dầu thay thế điển hình được xác định bởi các yêu cầu kỹ thuật sau:

Khả năng tương thích điện áp:Phù hợp với các cấp hệ thống hiện có như 6kV/0,4kV, 10kV/0,4kV, v.v.

Khả năng thay thế cài đặt:Được thiết kế để phù hợp với nền móng hiện có, điểm vào cáp và cách bố trí trạm biến áp

Kết hợp nhóm Vector:Thông thường là Dyn11 hoặc giống hệt với cấu hình máy biến áp gốc

Phối hợp trở kháng ngắn mạch:Thường được thiết kế trong phạm vi 5%–8% để đảm bảo sự ổn định của hệ thống

Tối ưu hóa hiệu suất:Có thể cải thiện hiệu suất, giảm tổn thất hoặc nâng cao hiệu suất nhiệt so với thiết bị được thay thế

Trước tiên hãy tìm ra kích thước phù hợp

Dưới đây là ví dụ: phụ tải hiện tại của bạn là 800kVA và bạn đang bổ sung thêm 400kVA cho nhu cầu mới. Yếu tố trong một số biên độ tăng trưởng và 1250-1600kVA là hợp lý. Đừng chỉ nhìn vào những con số ngày nay – chừa lại một khoảng trống luôn là một lựa chọn an toàn.

Khi tính toán công suất máy biến áp, hãy ghi nhớ các thông số sau: mức điện áp phải phù hợp với hệ thống hiện có của bạn (chẳng hạn như 10kV/0,4kV), nhóm vectơ Dyn11 hoạt động cho hầu hết các ứng dụng thương mại và trở kháng tiêu chuẩn là 5-8%. Nếu bạn không chắc chắn, nhóm nhà máy Trung Quốc của GUANGBIAN có thể xem lại thiết lập của bạn và xác nhận các thông số kỹ thuật trước khi sản xuất.

Cần chuẩn bị gì trước khi hoán đổi?

Ba điều cần kiểm tra:

1.Đánh giá về điện — Thanh cái và cáp của bạn có thể chịu được dòng điện cao hơn không? Sơ đồ bảo vệ có cần điều chỉnh không?

2. Kiểm tra kết cấu - Kích thước móng, lối vào để di chuyển thiết bị vào, điều kiện thông gió.

3. Điều phối tiện ích — Việc nâng cấp công suất có thể yêu cầu thay đổi nguồn cung cấp đến của bạn. Nhận giấy phép tắt điện được sắp xếp sớm.

Nếu bạn đang lập kế hoạch cho một dự án thay thế máy biến áp, nhóm kỹ thuật của GUANGBIAN từ nhà máy ở Trung Quốc của chúng tôi có thể giúp xem xét các hạng mục này. Chúng tôi đã xử lý những trường hợp tương tự tại cơ sở sản xuất của mình và biết những chi tiết nào thường bị bỏ qua.

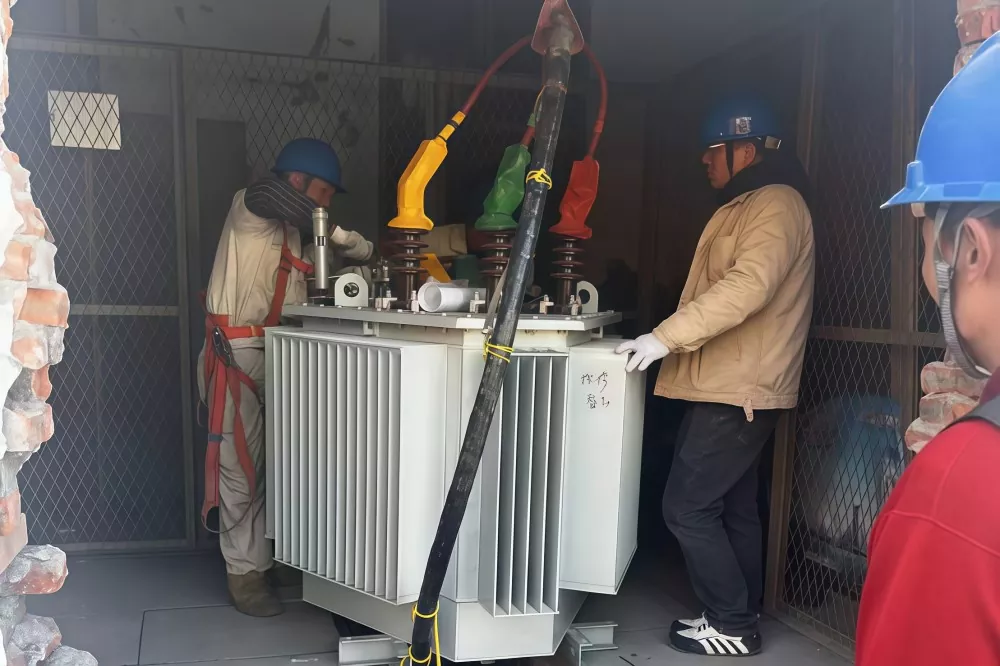

Cài đặt và vận hành

Tắt nguồn → Ngắt kết nối → Tháo thiết bị cũ → Đặt máy biến áp mới → Đấu dây → Kiểm tra → Đóng điện

Đừng bỏ qua bước kiểm tra: kiểm tra tỷ số vòng dây, điện trở cách điện, xác minh nhóm vectơ, đo điện trở. Mọi thứ phải trôi qua trước khi bạn bật công tắc. Trong vài tuần đầu tiên, hãy theo dõi nhiệt độ, lắng nghe tiếng động bất thường, kiểm tra độ rung.

Nó có giá bao nhiêu?

Đối với một thiết bị 1250kVA, bản thân máy biến áp có giá 25.000–45.000 USD. Với việc lắp đặt và sửa đổi, tổng chi phí dự án vào khoảng 35.000–75.000 USD. Nếu thiết bị hiện tại của bạn đã hoạt động được gần 20 năm thì việc thay thế nó bằng thiết bị mới sẽ hợp lý hơn việc thêm một thiết bị song song—ít rắc rối bảo trì hơn, hiệu quả tốt hơn.

Sau khi cài đặt, hãy lưu giữ các báo cáo thử nghiệm và bản vẽ hoàn công trong hồ sơ. Kiểm tra nhiệt độ hàng quý, phân tích dầu hàng năm (đối với loại dùng dầu). Nếu được chăm sóc thích hợp, thiết bị này sẽ hoạt động trơn tru trong 20–30 năm.

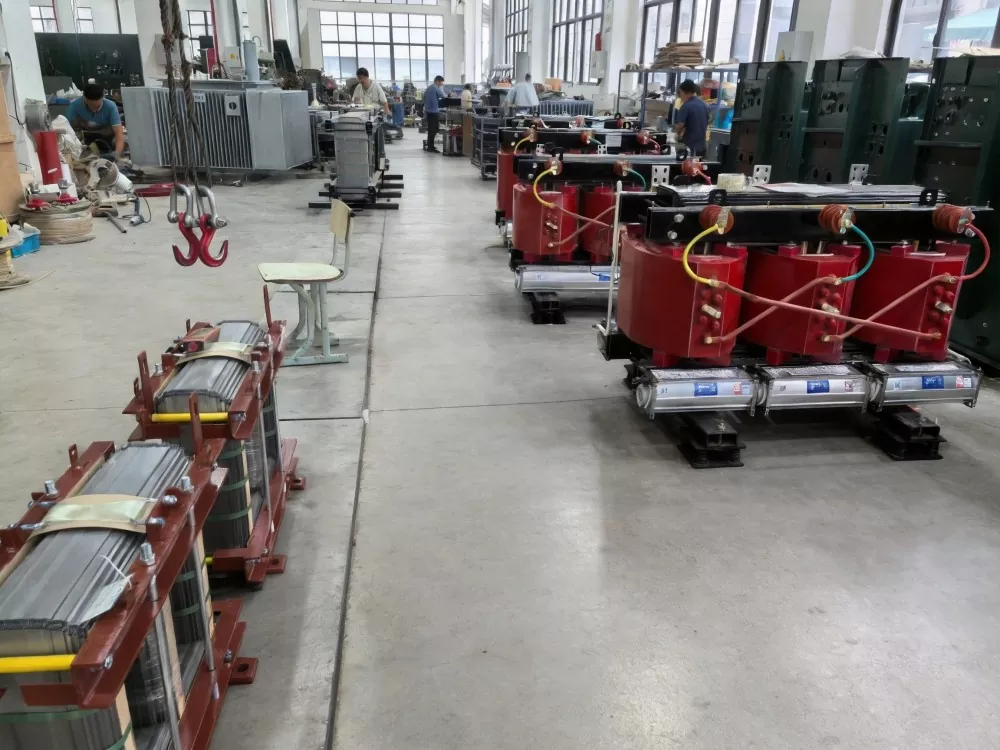

Tại nhà máy của GUANGBIAN tại Trung Quốc, chúng tôi sản xuất máy biến áp được chế tạo cho đường dài. Cho dù bạn đang trong giai đoạn lựa chọn máy biến áp hay cần xem xét thông số kỹ thuật, nhóm của chúng tôi đều có thể hỗ trợ.

Sự khác biệt so với máy biến áp lắp đặt mới tiêu chuẩn

Câu hỏi thường gặp

1. Máy biến áp ngâm dầu thay thế là gì?

Nó là một máy biến áp ngâm trong dầu được thiết kế để thay thế máy biến áp hiện có trong hệ thống điện đang vận hành. Nó được thiết kế để phù hợp với điều kiện điện ban đầu để hệ thống có thể tiếp tục chạy mà không cần sửa đổi nhiều.

2. Khi nào nên thay máy biến áp?

Cần thay thế khi máy biến áp đã cũ (thường từ 15–25 năm trở lên), thường xuyên hỏng hóc, không thể đáp ứng nhu cầu tải hiện tại hoặc có chi phí bảo trì cao

3. Làm cách nào để chọn đúng công suất để thay thế?

Công suất được chọn dựa trên tải hiện tại, khả năng mở rộng trong tương lai (thường là biên độ 15–25%) và các điều kiện hệ thống như mức điện áp và giới hạn lắp đặt.

4. Máy biến áp thay thế có thể tăng công suất được không?

Đúng. Thiết bị thay thế có thể được nâng cấp lên công suất cao hơn nhưng phải kiểm tra tính tương thích của cáp, thiết bị đóng cắt và hệ thống bảo vệ hiện có.

5. Khi thay máy biến áp phải phù hợp những gì?

Các thông số chính bao gồm tỷ lệ điện áp, nhóm vectơ (thường là Dyn11), trở kháng (khoảng 5–8%) và kích thước lắp đặt vật lý.

6. Quá trình thay thế mất bao lâu?

Việc lắp đặt và thay thế thường mất 1–3 ngày, tùy thuộc vào điều kiện tại địa điểm, cộng thêm thời gian để thử nghiệm và vận hành thử.
