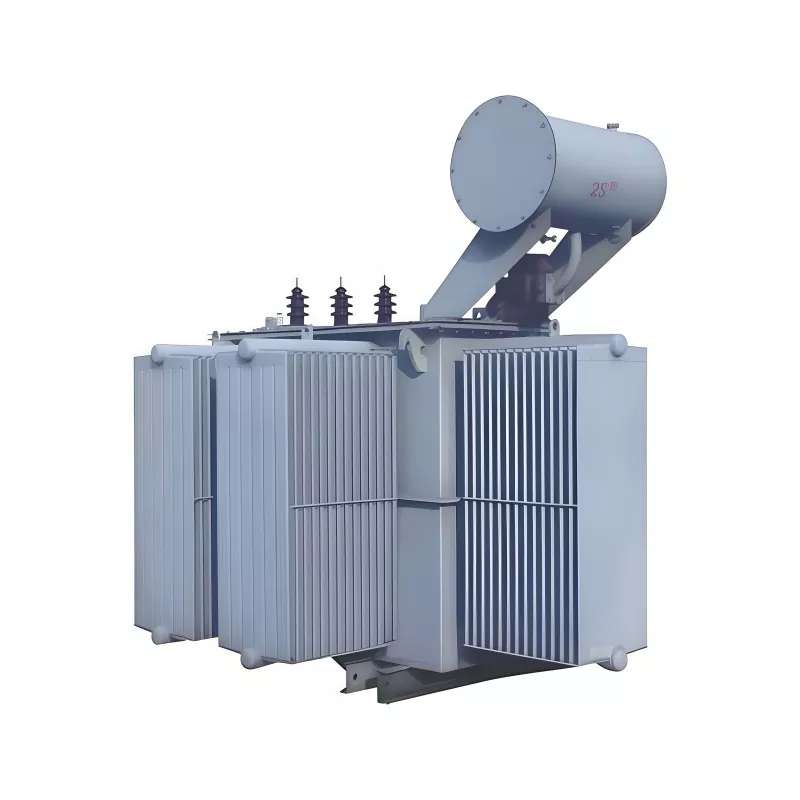

Máy biến áp hoạt động song song

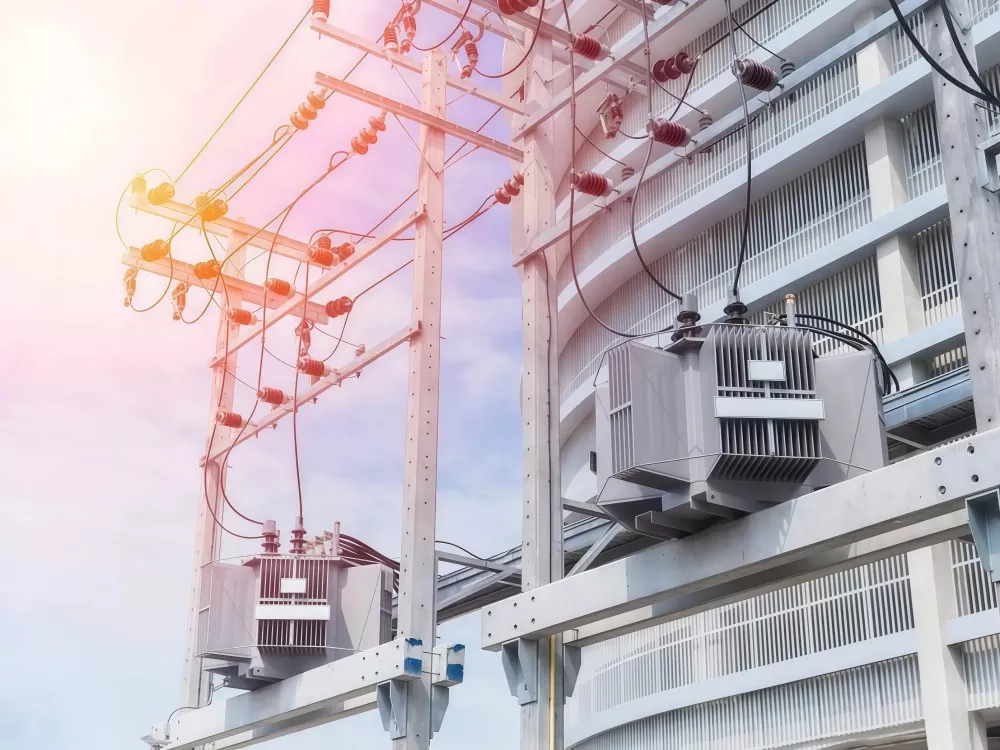

Máy biến áp hoạt động song song đề cập đến chế độ hoạt động trong đó hai hoặc nhiều máy biến áp được kết nối với cùng một bus điện và cung cấp đồng thời một tải chung sau khi đáp ứng các điều kiện điện cụ thể.

Mục tiêu chính là:

Tăng công suất cung cấp điện

Cải thiện độ tin cậy của hệ thống

Tăng cường tính linh hoạt trong vận hành

Giảm nguy cơ quá tải trên một máy biến áp

Cấu hình này được sử dụng rộng rãi trong các trạm biến áp, hệ thống điện công nghiệp, trung tâm dữ liệu và các cơ sở sản xuất quy mô lớn.

Thuận lợi

(1) Cải thiện độ tin cậy về điện

Nếu một máy biến áp bị hỏng, những máy biến áp khác có thể tiếp tục cung cấp điện.

(2) Mở rộng công suất linh hoạt

Máy biến áp bổ sung có thể được thêm vào khi nhu cầu tải tăng lên.

(3) Hiệu quả hoạt động cao hơn

Máy biến áp có thể được bật/tắt dựa trên điều kiện tải, giảm tổn thất không tải.

(4) Bảo trì dễ dàng hơn

Máy biến áp riêng lẻ có thể được bảo dưỡng mà không cần tắt toàn bộ hệ thống.

(5) Tối ưu hóa chi phí

Tránh sự cần thiết phải đầu tư một máy biến áp công suất lớn.

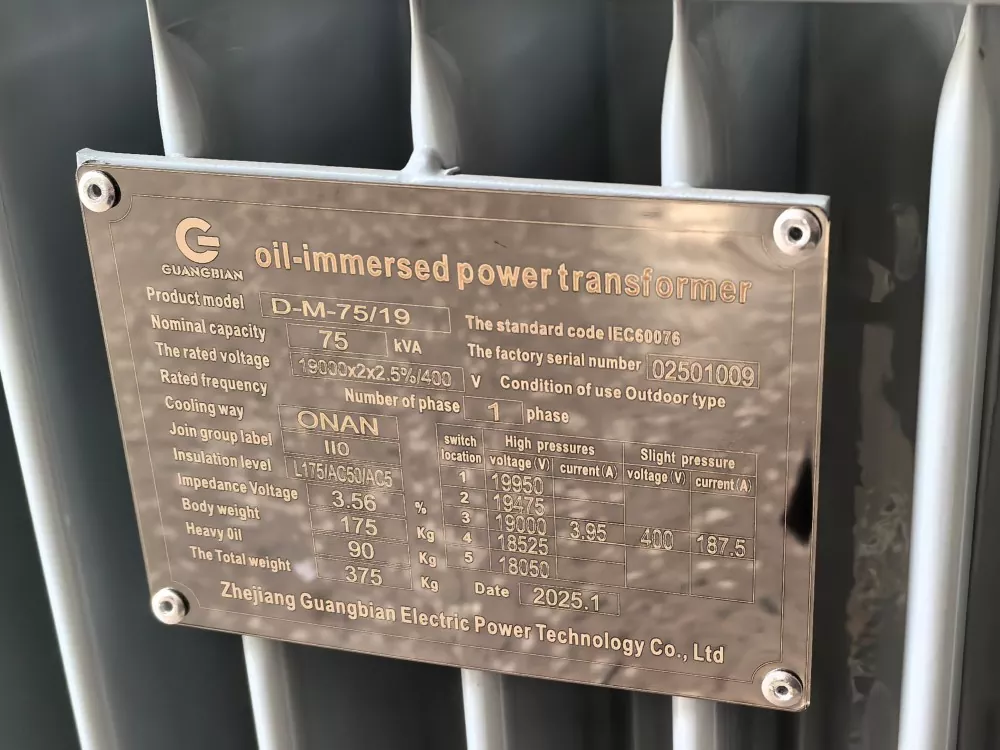

Vector Nhóm Kết Hợp

Quy tắc quan trọng nhất đối với hoạt động của máy biến áp song song? Ghép các nhóm vectơ của bạn.

Các nhóm vectơ mô tả các kết nối quanh co bằng các chữ cái và số - ví dụ: Dyn11, Yyn0. Chữ cái đầu tiên: thiết lập cuộn dây điện áp cao. Chữ cái thứ hai: phía điện áp thấp. Con số hiển thị độ lệch pha theo bước 30 độ.

Tại sao nó lại quan trọng？

Đặt song song hai máy biến áp có các nhóm vectơ khác nhau và điện áp thứ cấp của chúng sẽ không thẳng hàng. Thậm chí độ lệch pha 30 độ tạo ra dòng điện tuần hoàn giữa các thiết bị. Những dòng điện này chạy qua cuộn dây nhưng mang theo tải hữu ích bằng không. Kết quả: quá nóng, lãng phí năng lượng.

Chúng tôi thường xuyên gặp phải vấn đề này tại nhà máy GUANGBIAN của chúng tôi ở Trung Quốc. Khách hàng đảm nhận hai máy biến áp bất kỳ có thể chạy cùng nhau - không đúng sự thật. Đồng bộ hóa máy biến áp bắt đầu từ đây. Bỏ qua bước kiểm tra này và việc kết nối song song các máy biến áp của bạn tạo ra nhiều vấn đề hơn là giải quyết được.

Ví dụ: Thiết bị Dyn11 sẽ không hoạt động song song với máy biến áp Yyn0. Sự lệch pha gây ra sự tuần hoàn nghiêm trọng dòng chảy - không có cách nào xung quanh nó.

Lời khuyên thiết thực

Trước khi mua máy biến áp thứ hai cho Máy biến áp hoạt động song song, hãy kiểm tra nhóm vectơ của thiết bị hiện có của bạn. Viết nó vào thông số kỹ thuật mua hàng của bạn. Khi chọn thiết bị mới, hãy chỉ định rõ ràng nhóm vectơ phù hợp. Khả năng tương thích không phải là tùy chọn.

Tại nhà máy GUANGBIAN của chúng tôi, chúng tôi đã thấy khách hàng ở Trung Quốc đặt mua máy biến áp mà không kiểm tra điều này chi tiết. Sau đó, họ gọi điện hỏi tại sao việc chia sẻ tải máy biến áp không thành công. Đừng bỏ qua những điều cơ bản.

Phối hợp trở kháng

Máy biến áp cần các giá trị trở kháng tương tự - thường cách nhau khoảng 10% - để phân phối tải hợp lý. Trở kháng, được hiển thị dưới dạng phần trăm, xác định độ sụt điện áp khi đầy tải.

Nếu một thiết bị có trở kháng cao hơn đáng kể thì nó sẽ chịu tải ít hơn. Người kia làm việc chăm chỉ hơn, chạy nóng hơn, mòn nhanh hơn. Các nhà sản xuất máy biến áp như chúng tôi luôn xác minh khả năng tương thích trở kháng khi tư vấn trên nhiều thiết lập vận hành máy biến áp.

Trở kháng ảnh hưởng đến việc chia sẻ tải như thế nào？

Lấy hai máy biến áp có trở kháng khác nhau:

Máy biến áp	Trở kháng	Tải kết quả chia sẻ
đơn vị A	6%	Mất nhiều hơn phần của nó
đơn vị B	8%	Chạy dưới công suất

Máy biến áp có trở kháng thấp hơn sẽ hút nhiều dòng điện hơn một cách tự nhiên. Đó là vật lý cơ bản. Kết quả? Một đơn vị hoạt động làm thêm giờ trong khi người kia hầu như không đóng góp - cả hai tình huống đều không có tác dụng lâu dài.

Bắt trận đấu đúng cách

Khi có thể, hãy mua máy biến áp từ cùng một nhà sản xuất, được thiết kế cho Máy biến áp hoạt động song song. Các thiết bị từ cùng một lô sản xuất thường có dung sai trở kháng chặt chẽ hơn. Các nhà sản xuất khác nhau? Chỉ định khớp các giá trị trở kháng rõ ràng trong tài liệu mua hàng của bạn.

Tải thông tin cơ bản về chia sẻ tải

Máy biến áp phù hợp phân phối tải theo tỷ lệ định mức của chúng. Một đơn vị 1000kVA ghép nối với một đơn vị 500kVA sẽ chia tải theo tỷ lệ 2:1 — đó là cách chia sẻ tải máy biến áp hoạt động khi thông số kỹ thuật căn chỉnh.

Đối với khách hàng xây dựng nhiều hệ thống vận hành máy biến áp, GUANGBIAN của chúng tôi nhà máy ở Trung Quốc thực hiện các hoạt động kiểm tra này như một thông lệ tiêu chuẩn. Xác minh thông số kỹ thuật trước khi cài đặt phút. Sửa cục biến áp song song không cân bằng? Điều đó mất nhiều thời gian hơn.

Các yếu tố ảnh hưởng đến việc chia sẻ tải

Giá trị trở kháng: Các thiết bị có trở kháng thấp hơn sẽ nhận nhiều tải điện hơn. Đây là nền tảng cho cách máy biến áp chia sẻ tải hoạt động.
Vị trí thay đổi nhấn: Các cài đặt nhấn khác nhau sẽ thay đổi tỷ lệ điện áp, do đó ảnh hưởng đến cách phân chia dòng điện giữa các đơn vị.
Chất lượng kết nối: Các tiếp điểm kém — dù lỏng lẻo hay điện trở — làm lệch phân phối dòng điện và khiến thiết lập song song mất cân bằng.
Ảnh hưởng của nhiệt độ: Nhiệt độ hoạt động làm thay đổi trở kháng một chút. Đó là lý do tại sao việc giám sát nhất quán sẽ mang lại hiệu quả.

Giám sát phân phối tải

Đặt các cảm biến dòng điện ở phía thứ cấp của mỗi máy biến áp để xem chính xác mỗi máy xử lý bao nhiêu tải. Kiểm tra đọc thường xuyên - cả hai thiết bị cần ở trong giới hạn định mức của chúng. Đây là những điều cần chú ý: nếu một đơn vị leo lên vượt quá 85% công suất trong khi công suất còn lại ở mức dưới 60%, có điều gì đó không ổn và đáng để điều tra. Rất nhiều nhà máy cấu hình báo động ở các ngưỡng này. Tại GUANGBIAN, chúng tôi khuyên khách hàng nên áp dụng phương pháp này khi triển khai song song cấu hình máy biến áp - phát hiện những điểm bất thường trước sẽ theo đuổi các vấn đề sau.

Phối hợp hệ thống bảo vệ

Chạy song song các máy biến áp có nghĩa là sơ đồ bảo vệ của bạn cần hoạt động ở hai cấp độ: lỗi đơn vị riêng lẻ và vấn đề hệ thống rộng hơn. Chọn một nhà sản xuất đạt được điều này quan trọng hơn bạn nghĩ. Đội ngũ kỹ thuật của chúng tôi tại GUANGBIAN làm việc trực tiếp với khách hàng để xây dựng các thiết lập bảo vệ giúp bộ biến áp của họ luôn đáng tin cậy — cho dù đó là cài đặt mới hay trang bị thêm thiết bị cũ.

Thiết bị bảo vệ thiết yếu

Bảo vệ vi sai: Bắt các lỗi bên trong phát triển bên trong cuộn dây hoặc lõi máy biến áp.

Bảo vệ quá dòng: Dòng đầu tiên của bạn chống lại hiện tượng đoản mạch ở hạ lưu và tải chạy quá cao trong thời gian dài.

Bảo vệ lỗi chạm đất: Khi dòng điện rời khỏi tuyến đường dự định và hướng về trái đất, chức năng bảo vệ này sẽ kích hoạt.
Bảo vệ khi xảy ra lỗi cầu dao: Một biện pháp dự phòng quan trọng — nếu biện pháp bảo vệ chính bỏ lỡ lệnh gọi, thì lớp phụ này sẽ xử lý sự chậm trễ và cô lập lỗi.

Những thách thức phối hợp

Chạy máy biến áp song song có nghĩa là một lỗi duy nhất sẽ không ảnh hưởng đến toàn bộ quá trình thiết lập. Logic bảo vệ phải loại bỏ kẻ xấu trong khi để người lính tốt của đơn vị tiếp tục. Điều đó cần có sự phối hợp: cầu dao gần nhất với rắc rối cần phải hành động trước khi có bất cứ điều gì ở thượng nguồn can dự vào.

Điều chỉnh cài đặt

Cài đặt bảo vệ phải tính đến dòng điện tuần hoàn bình thường trong quá trình hoạt động. Đặt chúng quá nhạy cảm và bạn sẽ phải đối mặt với những chuyến đi phiền toái. Đặt chúng quá cao và các lỗi thực sự có thể lọt qua mà không kích hoạt biện pháp bảo vệ. Để đạt được sự cân bằng phù hợp cần có kinh nghiệm — điều mà nhóm kỹ thuật của chúng tôi tại nhà máy GUANGBIAN ở Trung Quốc đang nghiên cứu hàng ngày với khách hàng.

Các vấn đề và giải pháp chung

Dòng điện tuần hoàn

Vấn đề: Máy biến áp trao đổi dòng điện giữa chúng ngay cả khi không kết nối tải bên ngoài.
Giải pháp: Kiểm tra xem cấu hình nhóm vectơ có hài hòa và giá trị trở kháng có tương ứng hay không. Tính toán dựa vào xếp hạng thực tế của máy biến áp của bạn - dòng điện tuần hoàn vượt quá 5-10% so với con số định mức có nghĩa là có gì đó trong thiết lập không đúng.

Mất cân bằng tải

Vấn đề: Một máy biến áp thường xuyên phải chịu nhiều tải hơn mức cần thiết.
Giải pháp: Xem xét việc ghép nối trở kháng, cài đặt nhấn và mức độ chắc chắn của các kết nối. Việc lắp đặt các lò phản ứng nối tiếp có thể đẩy phần chia về phía chẵn.

Sự vấp ngã phiền toái

Sự cố: Sự cố xảy ra trong quá trình vận hành hàng ngày, đặc biệt khi tải thay đổi.
Giải pháp: Kiểm tra lại xem sơ đồ bảo vệ đã được thiết lập để phối hợp phù hợp chưa. Đừng quên nạp năng lượng sự xâm nhập - sự tăng đột biến ngắn ngủi đó có thể đạt dòng điện gấp 8-12 lần bình thường.

Thực hành tốt nhất về cài đặt

Hãy tuân thủ các bước sau khi kết hợp hệ thống với nhau:
Phù hợp với chiều dài cáp và thông số kỹ thuật trên tất cả các lần chạy song song
Mô-men xoắn mọi kết nối đến thông số kỹ thuật - đừng đoán
Kiểm tra cấu hình nhóm vectơ trước khi cấp nguồn
Chạy thử nghiệm chia sẻ tải được giám sát trước khi chuyển giao hoàn toàn
Giữ một bản ghi các cài đặt và dữ liệu thử nghiệm để tham khảo sau này

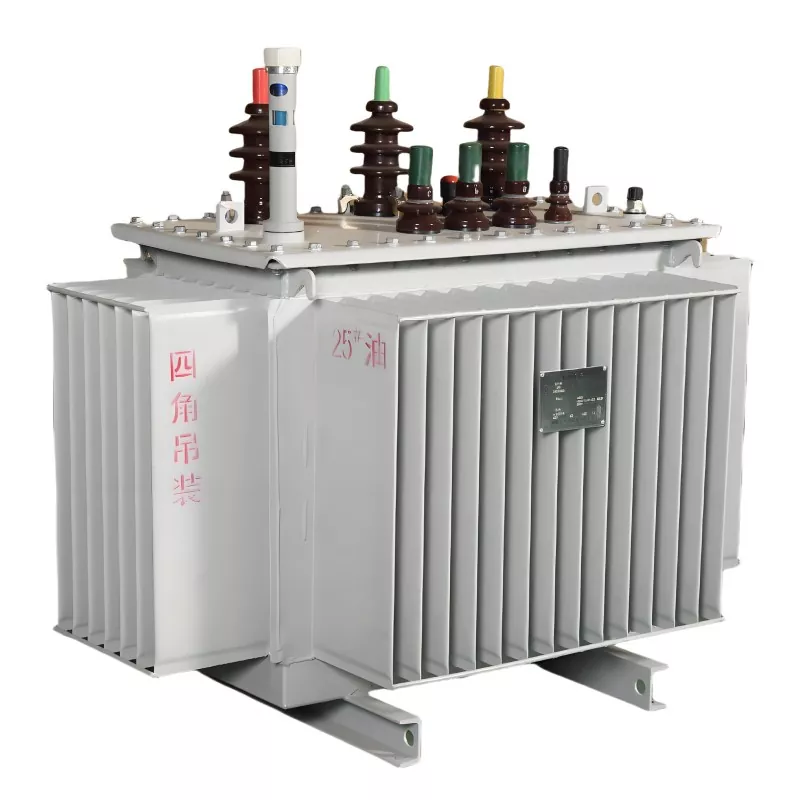

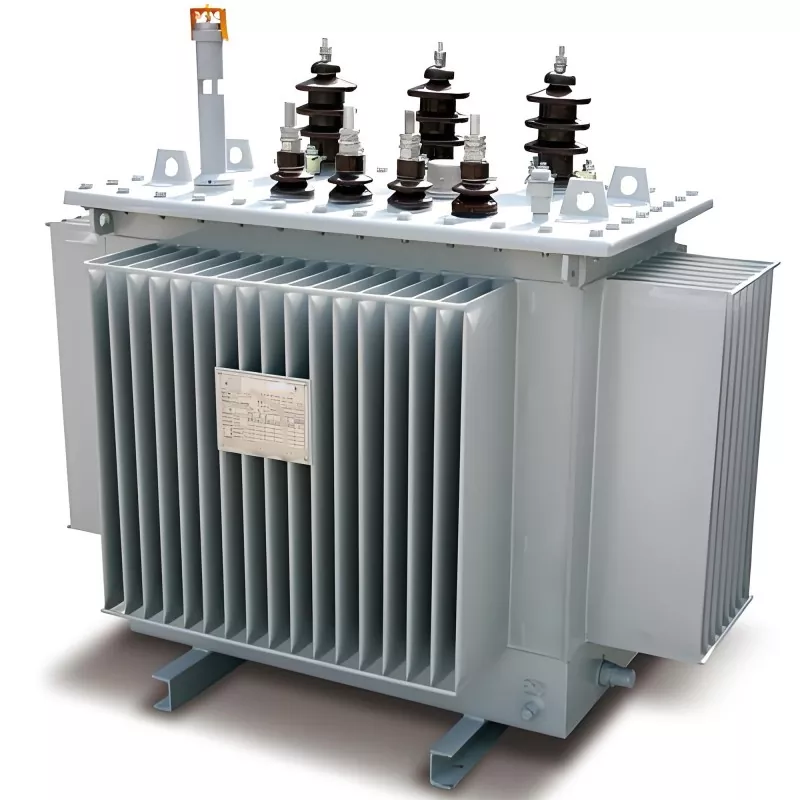

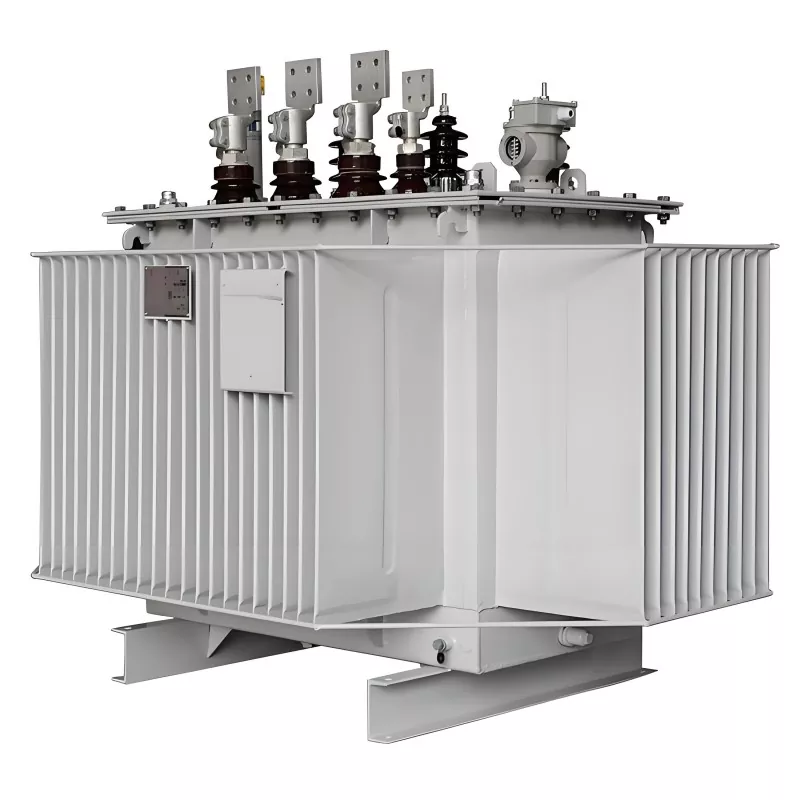

Nhà máy của chúng tôi

Câu hỏi thường gặp

Câu hỏi 1: Máy biến áp song song có cần phải cùng model không?

Không nhất thiết, nhưng chúng phải phù hợp về tỷ số điện áp, trở kháng và nhóm vectơ.

Câu 2: Máy biến áp có công suất khác nhau có thể hoạt động song song được không?

Có, nhưng tỷ lệ công suất thường không được vượt quá 3:1 để đảm bảo chia sẻ tải cân bằng.

Câu 3: Hoạt động song song có làm tăng tổn thất không?

Nó có thể làm tăng tổn thất không tải trong điều kiện tải nhẹ, nhưng hiệu suất tổng thể được cải thiện do vận hành linh hoạt.

Câu hỏi 4: Vấn đề thường gặp nhất khi vận hành song song là gì?

Dòng điện tuần hoàn, phân bố tải không đều và lệch pha.

Máy biến áp hoạt động song song hoạt động hiệu quả như một chiến lược mở rộng công suất - khi các yêu cầu kỹ thuật nhận được sự quan tâm xứng đáng. Căn chỉnh các nhóm vectơ, khớp các giá trị trở kháng, lập kế hoạch phân bổ tải và phối hợp các sơ đồ bảo vệ - những phần này cùng nhau tạo nên một hệ thống lắp đặt chắc chắn. Các kỹ sư hiểu rõ những yêu cầu này có thể tự tin chỉ định, lắp đặt và vận hành các tổ máy biến áp song song trong nhiều năm hoạt động đáng tin cậy. GUANGBIAN, một nhà sản xuất có bí quyết thực tế từ cơ sở sản xuất tại Trung Quốc của chúng tôi, sẵn sàng trở thành đối tác hiểu rõ những gì cần thiết để xây dựng các hệ thống đi xa.
