Máy biến áp gắn một cực SWER

Máy biến áp gắn một cực SWER của Công ty TNHH Công nghệ Điện lực Quảng Biên Chiết Giang là giải pháp phân phối hiệu suất cao được thiết kế cho các hệ thống điện từ xa và nông thôn bằng dây đơn nối đất (SWER). Với hơn 20 năm kinh nghiệm sản xuất máy biến áp và tuân thủ đầy đủ các tiêu chuẩn toàn cầu, Guanbian cung cấp khả năng chuyển đổi điện áp ổn định, an toàn và tiết kiệm chi phí cho môi trường không nối lưới và lưới điện yếu.

Máy biến áp gắn một cực SWER là gì?

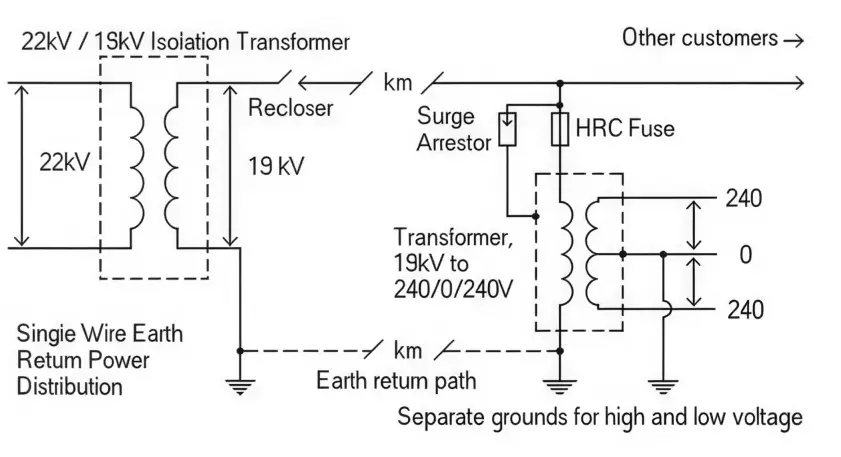

Máy biến áp gắn một cực SWER là máy biến áp phân phối gắn trên cột chuyên dụng được sử dụng trong các hệ thống hoàn trả đất một dây, thường được triển khai trong các dự án điện khí hóa nông thôn nơi không có cơ sở hạ tầng ba pha truyền thống.

Nó giảm hiệu quả nguồn điện phân phối trung áp xuống điện áp thấp có thể sử dụng cho các ứng dụng dân dụng, nông nghiệp và công nghiệp nhỏ.

Nó được sử dụng rộng rãi trong các lưới điện từ xa do:

● Cấu trúc cài đặt đơn giản

● Giảm chi phí cơ sở hạ tầng

● Hiệu quả cao trong phân phối đường dài

● Khả năng thích ứng mạnh mẽ ở địa hình nông thôn

Điều gì làm nên sự khác biệt của máy biến áp SWER này?

Hầu hết các máy biến áp tiêu chuẩn không được thiết kế theo nguyên tắc vận hành SWER. Kết quả? Sự cố cách điện sớm, mất ổn định điện áp, kiểm tra không thành công và tuổi thọ sử dụng bị rút ngắn đáng kể. GUANGBIAN đã thiết kế thiết bị này đặc biệt cho nhu cầu của mạng SWER - loại bỏ những điểm yếu này ngay từ đầu.

Điều gì làm nên sự khác biệt của thiết bị này?

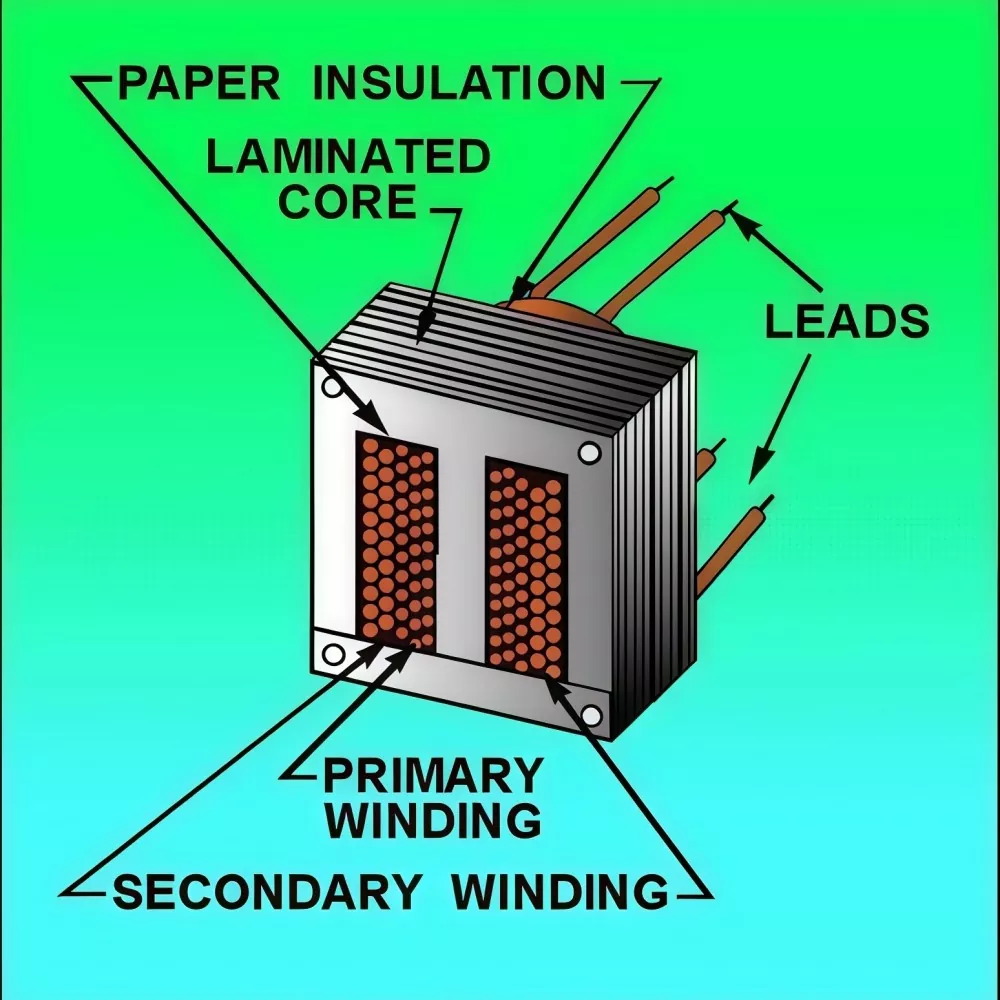

Thiết kế cuộn dây được điều chỉnh cho nhiệm vụ SWER:

Cuộn dây của Máy biến áp gắn một cực SWER được tối ưu hóa cho các điều kiện điện áp dành riêng cho SWER thay vì sử dụng cấu trúc cách điện đồng nhất.

Thiết kế cách điện gradient từ cực A (đường dây) đến cực X (đất)

Một thiết bị đầu cuối được gia cố cho ứng suất điện áp đường dây liên tục

Cách điện lũy tiến phù hợp với mức điện áp cuộn dây thực tế

Đầu cuối X được tăng cường để kết nối nối đất trực tiếp

Được thiết kế cho điều kiện điện áp SWER không đối xứng, không giống như máy biến áp tiêu chuẩn

Thiết kế này cải thiện độ tin cậy và an toàn cách điện trong hệ thống phân phối SWER nông thôn.

Máy biến áp một pha truyền thống sử dụng chất bán cách điện đồng nhất trên cả hai đầu cực. Trong chế độ SWER, điều này có nghĩa là ứng suất cách điện về cơ bản sẽ tăng gấp đôi và hư hỏng thường xảy ra trong vòng 3–5 năm. Phương pháp tiếp cận chuyên dụng của GUANGBIAN giúp duy trì ứng suất cách điện trong giới hạn thiết kế trong suốt thời gian sử dụng đầy đủ của máy biến áp.

Cách thiết lập nối đất giữ điện áp ổn định？

● Mặt cắt ngang của thiết bị đầu cuối nối đất quá lớn làm giảm điện trở đường đất và cải thiện độ ổn định của dòng điện trở lại

● Điện trở thấp hơn giúp ngăn ngừa rủi ro kết nối lỏng lẻo và quá nhiệt cục bộ

● Đảm bảo đường dẫn dòng điện SWER vòng kín ổn định với dao động điện áp đầu ra trong phạm vi ±2%

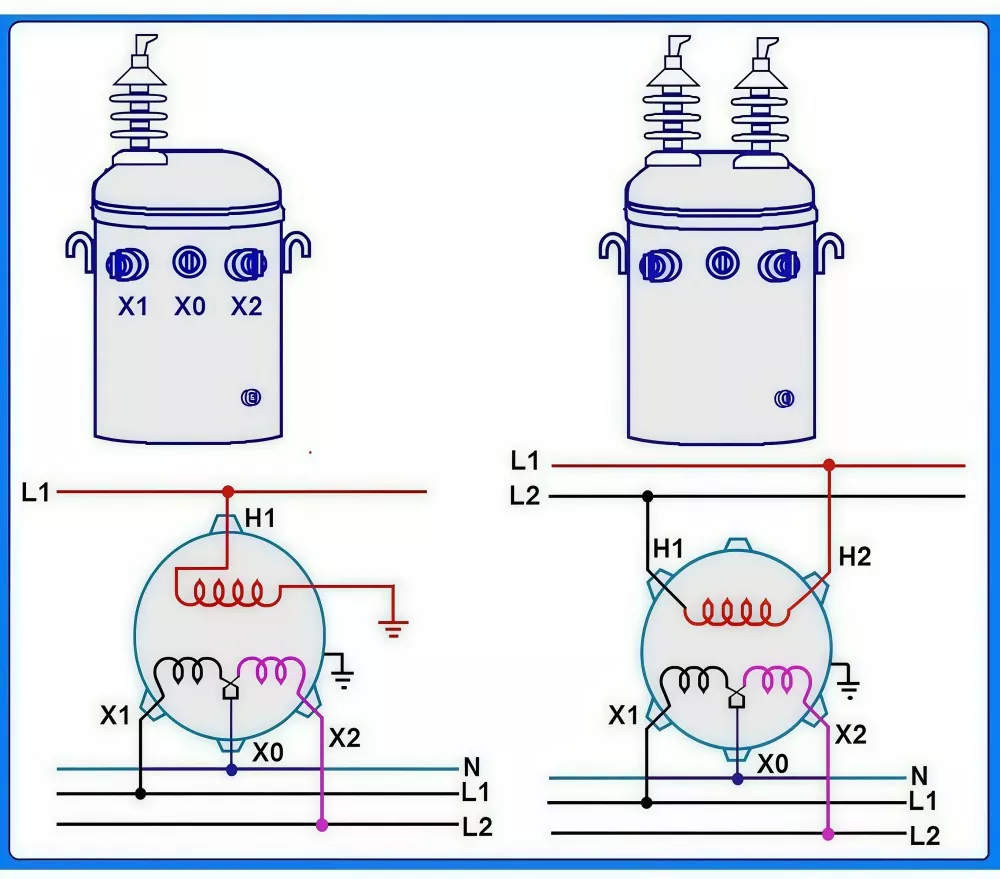

● Cuộn dây tuân theo các tiêu chuẩn ghi nhãn thiết bị đầu cuối IEC A/X, ngăn ngừa các lỗi nối dây như đảo cực cực và đảm bảo lắp đặt SWER chính xác

Điều chỉnh điện áp đường dài:

● Được trang bị bộ chuyển đổi nấc không tải 5 vị trí (dải 18kV–20kV)

● Bù sụt áp trên đường dây phân phối SWER dài

● Duy trì đầu ra 240V ổn định từ đầu đến cuối đường dây

● Tất cả cài đặt nhấn đều được hiệu chỉnh tại nhà máy theo tiêu chuẩn độ chính xác của IEC

Điều này đảm bảo hiệu suất ổn định và bảo vệ các thiết bị hạ nguồn trong mạng lưới điện nông thôn đường dài.

Làm thế nào nó giữ được trong điều kiện khắc nghiệt?

Vỏ kín ngâm trong dầu giúp ngăn nước và bụi, xử lý sự thay đổi nhiệt độ và hạn chế tiếp xúc với tia cực tím. Nó hoạt động từ -40°C cho đến +55°C - vì vậy các cao nguyên có độ cao lớn, đồng cỏ rộng mở, khu vực nhiều cây cối và sa mạc đều nằm trong phạm vi hoạt động của nó mà không có bất kỳ sửa đổi đặc biệt nào.

Làm mát ONAN—viết tắt của dầu tự nhiên không khí tự nhiên - không dựa vào quạt, không máy bơm, không có gì quay hoặc hao mòn. Sau khi được bắt vít vào cột, nó sẽ tự hoạt động khá tốt. Đối với các đội làm việc cách xa xe tải dịch vụ gần nhất nhiều giờ, điều đó có nghĩa là chi phí bảo trì thấp hơn nhiều trong suốt thời gian sử dụng của thiết bị.

Đáp ứng tiêu chuẩn quốc tế

Mỗi thiết bị đều được thiết kế, chế tạo và thử nghiệm theo tiêu chuẩn IEC 60076—tiêu chuẩn được công nhận trên toàn cầu dành cho máy biến áp điện. Thủ tục giấy tờ và khả năng truy xuất nguồn gốc được thực hiện ngay từ nhà máy.

Báo cáo thử nghiệm đầy đủ tại nhà máy đi kèm với mỗi máy biến áp—hữu ích khi bạn đấu thầu các dự án hoặc cần thực hiện kiểm tra.

Hệ thống SWER nhận biết các lỗi chạm đất một pha khác với lưới điện tiêu chuẩn. Máy biến áp này được đánh giá là có khả năng chịu dòng điện gấp 20 lần dòng định mức của nó trong thời gian đầy đủ 2 giây trong các điều kiện lỗi đó—khi kết hợp với tính năng bảo vệ đường dây tiêu chuẩn, nó sẽ loại bỏ lỗi nhanh chóng và tránh gây hư hỏng cho thiết bị.

Nó được sử dụng ở đâu?

Máy biến áp gắn một cực SWER lý tưởng cho việc cung cấp điện ở vùng nông thôn và vùng xa với chi phí thấp, đường dài:

● Điện khí hóa nông thôn: cung cấp năng lượng cho những ngôi nhà biệt lập với chi phí xây dựng đường dây thấp hơn tới ~70% so với các hệ thống thông thường

● Các địa điểm không người lái từ xa: tháp viễn thông, trạm thời tiết, điểm giám sát cháy rừng/cháy rừng, đồn biên phòng

● Nông nghiệp: máy bơm tưới tiêu, hệ thống chăn nuôi, nhà kính và thiết bị nông nghiệp rải rác

● Các khu xây dựng & khai thác mỏ: cấp điện tạm thời cho đường cao tốc, đường sắt và các hoạt động khai thác mỏ trước khi mở rộng lưới điện

● Quần đảo & cơ sở không nối lưới: khu nghỉ dưỡng nhỏ, trạm kiểm lâm và cơ sở hạ tầng du lịch ở xa

Một giải pháp thiết thực cho những khu vực mà việc mở rộng mạng ba pha thông thường không hiệu quả về mặt chi phí.

Tại sao Đơn vị SWER GUANGBIAN hoạt động tốt hơn？

Máy biến áp tiêu chuẩn thường gặp khó khăn trong hệ thống SWER, dẫn đến ứng suất cách điện, mất ổn định điện áp và nhu cầu bảo trì cao hơn.

Máy biến áp gắn một cực GUANGBIAN SWER được thiết kế đặc biệt để vận hành SWER:

● Thiết kế cuộn dây và cách điện được xây dựng có mục đích cho điều kiện SWER

● Cấu trúc nối đất được tối ưu hóa cho dòng hồi lưu ổn định

● Cải thiện độ ổn định điện áp và độ tin cậy của hệ thống

● Giảm vấn đề bảo trì và tuổi thọ dài hơn

● Tuân thủ các yêu cầu kiểm tra dễ dàng hơn

● Được thiết kế cho các ứng dụng SWER trong thế giới thực, không được điều chỉnh theo các mẫu máy biến áp thông thường.

Tiêu chuẩn Toàn cầu & Đảm bảo Chất lượng

Công ty TNHH Công nghệ Điện lực Chiết Giang Quảng Biên đã xây dựng nền tảng kỹ thuật vững chắc từ năm 2004, phát triển từ một nhà sản xuất máy biến áp trong nước thành nhà cung cấp toàn cầu.

Những ưu điểm chính bao gồm:

● Hơn 20 năm kinh nghiệm kỹ thuật máy biến áp

● Đội ngũ kỹ thuật được chứng nhận có chuyên môn chuẩn quốc tế

● Hệ thống sản xuất nhiều xưởng đảm bảo truy xuất nguồn gốc toàn bộ quy trình

● Cải tiến liên tục về thiết kế, hiệu quả và tuân thủ an toàn

● Hoạt động xuất khẩu độc lập được thành lập vào năm 2020

Điều này đảm bảo mọi Máy biến áp gắn cực đơn SWER đều đáp ứng được kỳ vọng toàn cầu về độ tin cậy và an toàn.
